ansys网格划分最大纵横比怎么减小

在 ANSYS 网格划分中，‌最大纵横比（Aspect Ratio）过大‌会导致求解收敛困难、精度下降甚至计算失败。根据权威公开资料，‌理想纵横比应接近 1‌，实际工程中建议控制在以下范围：

‌结构分析（应力/位移）‌：最大纵横比 ‌≤ 3‌（高精度要求）或 ‌≤ 7‌（一般位移解）‌‌

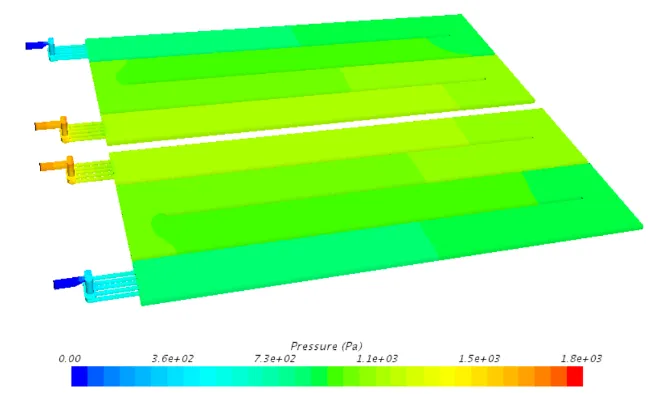

‌流体分析（如 Fluent）‌：可放宽至 ‌≤ 10~100‌，但在边界层等梯度大区域允许更高 ‌‌

减小最大纵横比的实用方法

‌局部网格细化（Local Mesh Refinement）‌

在几何特征复杂区域（如小圆角、薄壁、孔边）‌手动设置更小的网格尺寸‌，避免单元长宽悬殊 ‌‌

‌使用“Sizing”功能控制单元比例‌


在 ANSYS Workbench 的 ‌Mesh 模块 → Sizing‌ 中，针对特定面或体设置 ‌最大/最小尺寸比‌，限制单元拉伸程度 ‌‌

‌启用“Transition”或“Curvature-Based”控制‌

在 ‌Mesh → Method → Automatic‌ 或 ‌Patch Conforming‌ 下，开启 ‌Curvature Normal Angle‌ 或 ‌Transition‌ 选项，使网格在曲率变化处自然过渡，避免急剧拉伸 ‌‌

‌避免过度使用“Collapse Blocks”（ICEM/CFX）‌

在结构化网格中，‌Collapse 操作易产生高纵横比四边形/六面体‌，应结合几何特征合理分块，必要时改用混合网格 ‌‌


‌检查并优化几何模型‌

删除或简化 ‌微小倒角、细缝、冗余边线‌，这些特征会迫使生成极薄或极长单元 ‌‌

‌使用“Inflation Layer”替代高纵横比边界层网格（Fluent）‌

在边界层区域使用 ‌Prism/Inflation 层‌，而非单纯拉伸六面体，可有效控制纵横比在合理范围 ‌‌

‌查看并定位高纵横比区域‌

在 ‌Solution → Mesh Metric → Aspect Ratio‌ 中查看云图，‌定位最大值所在位置‌，针对性优化 ‌‌

推荐操作流程（Workbench）

先用 ‌粗网格‌ 快速跑一次，识别高纵横比区域（PRNSOL,AR 或 PLESOL,AR）‌‌

在 ‌Mesh → Details of “Mesh” → Sizing‌ 中，对高纵横比区域应用 ‌Local Sizing‌。

若为流体域，启用 ‌Inflation‌ 并设置 ‌3~5 层‌，增长率 ≤ 1.

重新生成网格后，检查 ‌Max Aspect Ratio‌ 是否达标 ‌‌

💡 ‌提示‌：若模型含大量薄壁或细长结构，可考虑使用 ‌Shell 单元‌ 或 ‌Beam 单元‌ 替代实体网格，从根本上避免纵横比问题 ‌‌
