ansys如何设置网格大小

在 ANSYS 中设置网格大小主要通过 ‌Workbench 网格模块‌进行全局控制与局部细化，经典 APDL 模式则使用命令流。以下是具体设置方法及关键参数解析。

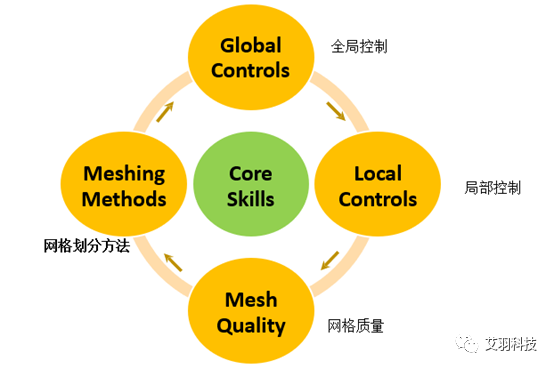

全局与局部设置

‌全局网格控制‌：在 Mesh 详情栏中，设置 ‌Element Size‌ 定义整个模型的基础单元尺寸，或调整 ‌Relevance‌（-100 至 100）控制全局疏密，值越大网格越密 。

‌局部网格细化‌：右键 Mesh 选择 ‌Insert -> Sizing‌，选中特定体、面或边，设置独立的 ‌Element Size‌ 或 ‌Number of Divisions‌，局部设置优先级高于全局 。


‌经典模式命令‌：在 APDL 中，使用 ‌ESIZE‌ 设置全局尺寸，‌LESIZE‌ 控制线尺寸，‌AESIZE‌ 控制面尺寸 。‌‌

关键参数与影响


‌尺寸函数 (Size Function)‌：开启 ‌Adaptive‌、‌Curvature‌ 或 ‌Proximity‌ 时，软件会在曲率大或狭窄区域自动细化，实际网格可能小于设定的 Element Size。

‌膨胀层控制‌：流体分析中需设置 ‌Inflation‌，通过 ‌First Layer Thickness‌ 和 ‌Growth Rate‌ 控制边界层网格厚度 。

‌单位一致性‌：设置前需确认 ‌Units‌ 单位系统（如 mm 或 m），避免尺寸量级错误导致网格异常 。‌‌

注意事项

网格尺寸并非绝对上限，‌尺寸函数‌和‌局部控制‌可能覆盖全局设置。建议先全局生成粗网格，再对关键区域（如应力集中点）进行局部加密，并检查 ‌Skewness‌ 等质量指标 。‌
