ansys怎么划分三角形网格

在 ANSYS 中划分三角形网格，主要通过 ‌二维面网格划分‌ 实现。根据当前主流版本（如 ANSYS Workbench 和 ANSYS Mechanical）的公开资料，以下是常用方法：

‌一、在 ANSYS Workbench 中划分三角形网格‌

‌进入 Mesh 模块‌

在 Workbench 项目 schematic 中双击 ‌Mesh‌ 进入网格划分界面。

‌设置网格方法为三角形‌

在左侧模型树中选中 ‌Mesh‌。

在右侧 ‌Details of “Mesh”‌ 面板中找到 ‌Method‌（方法）选项。

将其设置为 ‌Triangles‌（三角形网格划分）‌‌

‌可选：使用多区域法生成混合三角形/四边形网格‌

若模型较规整，也可选择 ‌MultiZone‌ 方法，并设置自由表面单元类型为 ‌All Triangles‌，以获得更结构化的三角形网格 ‌‌

‌调整网格尺寸与质量‌

在 ‌Sizing‌ 选项中设置 ‌Element Size‌（单元尺寸）或使用 ‌Relevance‌（相关性）滑块控制网格疏密 ‌‌

在 ‌Quality‌ 选项中可启用 ‌Check Mesh Quality‌ 并设置目标质量 ‌‌


‌生成网格‌

点击工具栏中的 ‌Generate Mesh‌ 按钮即可生成三角形网格。

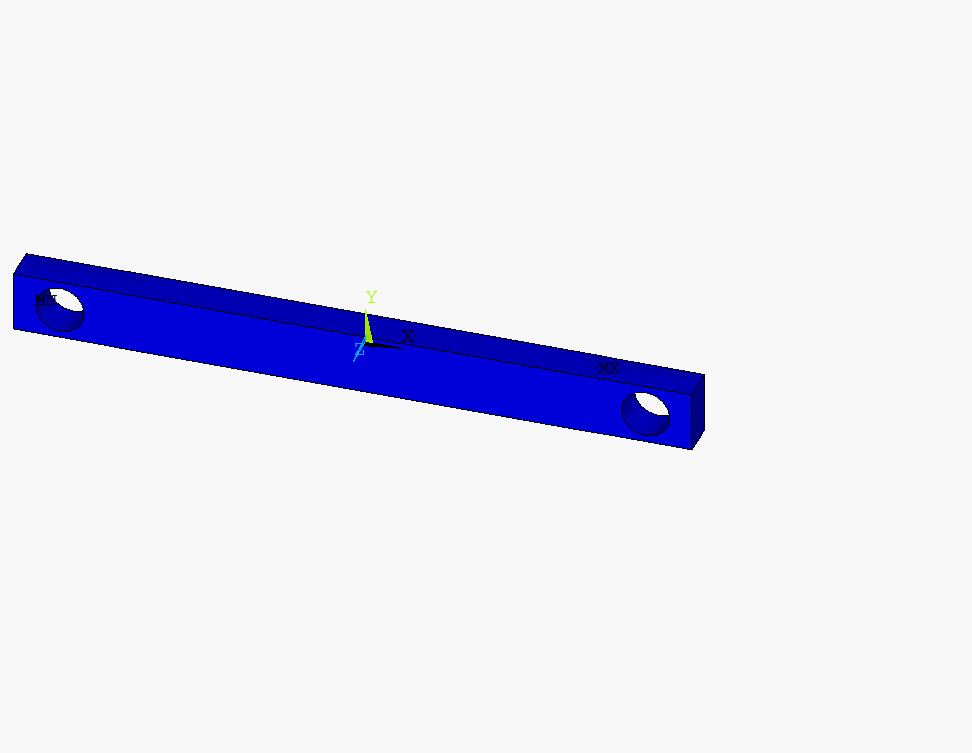

‌二、在经典 ANSYS（APDL）中划分三角形网格‌

‌定义单元类型为三角形单元‌

例如使用平面应力/应变单元 PLANE182 或 PLANE183（支持三角形形状）：

apdl

ET, 1, PLANE

‌设置单元形状为三角形‌

使用命令：

apdl

MSHAPE, 1, 2D ! 2D 空间中使用三角形单元

‌选择自由网格划分方式‌

apdl

MSHKEY, 0 ! 自由网格划分（默认）

‌控制网格尺寸（可选）‌

使用 SMRTSIZE 设置智能网格细化等级（1~10，数值越小越密）：

apdl


SMRTSIZE,

或使用 LESIZE 对特定边指定划分份数。

‌划分网格‌

apdl

AMESH, all ! 对所有面进行自由网格划分，自动生成三角形

‌三、注意事项‌

‌三角形网格适用于复杂几何‌，尤其当模型难以映射为四边形时 ‌‌

自由三角形网格（Triangles 方法）会自动生成非结构化三角形单元，适合不规则区域 ‌‌

若需高质量三角形网格（如边界层），可结合 ‌Inflation‌（膨胀层）功能，尤其在 CFD 分析中 ‌‌

对于映射三角形网格，要求面为三角形或可简化为三角形/四边形，否则需手动切分几何 ‌‌
