ansys mesh网格划分

‌ANSYS Mesh 网格划分‌是将物理模型离散为有限单元的核心前处理环节，直接影响仿真计算精度与效率。ANSYS 提供多种网格划分方法，可根据几何特征和物理场需求灵活选择。‌‌

百科

网格划分方法

‌自动网格划分 (Automatic)‌：根据几何模型自动生成合适网格，适用于大多数情况。


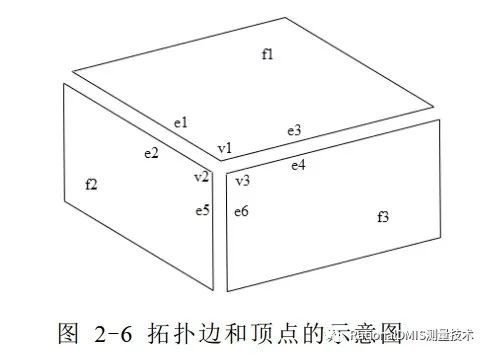

‌四面体网格 (Tetrahedrons)‌：适合复杂几何体，分为 Patch Conforming（考虑所有面边）和 Patch Independent（基于 ICEM CFD）两种算法。

‌六面体主导 (Hex Dominant)‌：计算精度和效率优于四面体，但划分难度较高。

‌扫掠法 (Sweep)‌：适用于规则拉伸体如管道、轴类零件。

‌多区域法 (MultiZone)‌：将模型分解为映射块，可设定分区策略。


‌膨胀层 (Inflation)‌：用于 CFD 流体域捕捉边界层流动特性。‌‌‌

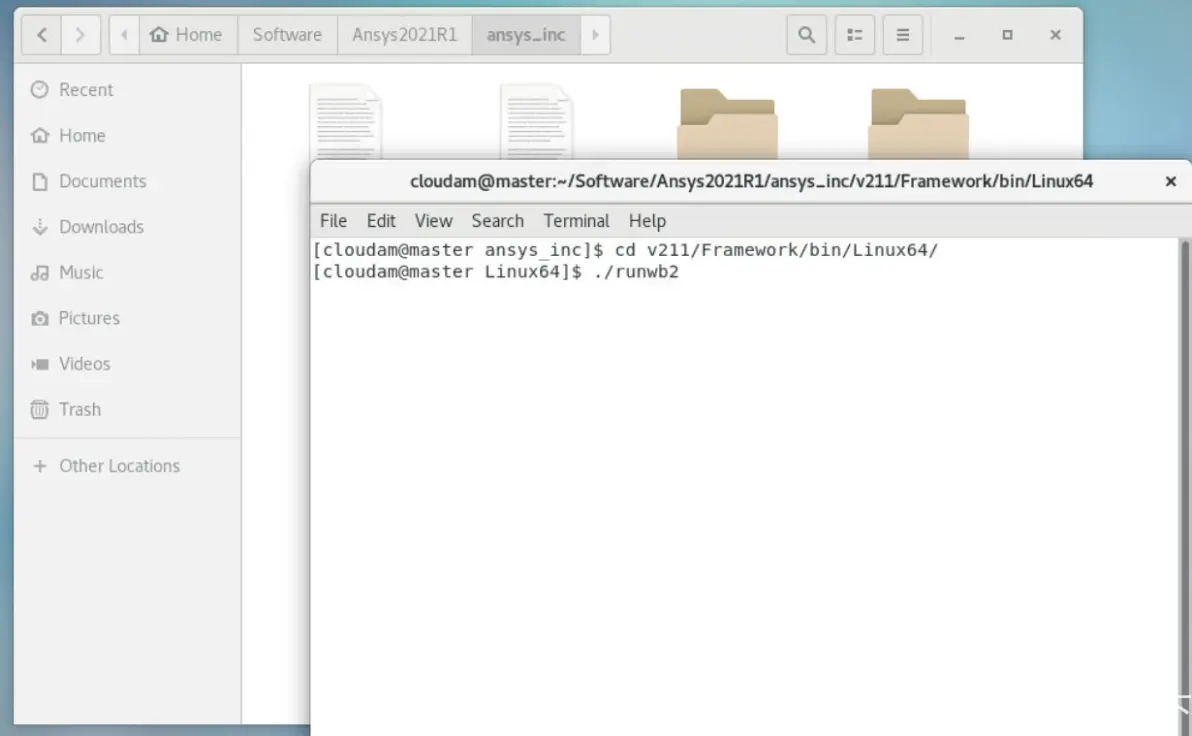

操作步骤

‌几何清理‌：使用 DesignModeler 修复破面，删除不重要的小特征（如毫米级倒角、小孔）。

‌设置单位系统‌：在 Mesh 模块左侧"Units"中选择合适单位（如 Millimeter）。


‌全局尺寸设置‌：右键"Mesh"→"Insert"→"Sizing"，设置 Element Size 控制整体网格密度。

‌局部细化‌：针对应力集中区、几何突变处进行局部加密，建议关键区域网格尺寸为主网格的 1/3～1/

‌质量检查‌：通过 Mesh Metrics 检查单元质量、纵横比、雅可比比率等指标。‌‌‌

关键技巧

‌曲率与邻近捕捉‌：启用 Capture Curvature 自动捕捉高曲率区域，Capture Proximity 检测狭窄间隙。

‌二阶单元应用‌：弯曲主导问题优先选用二阶单元，但计算成本显著增加。

‌接触面加密‌：接触面网格比目标面细 1-2 倍，深度方向至少 3-5 层单元。‌‌
