复合材料组成的受力干件如何在ansys中

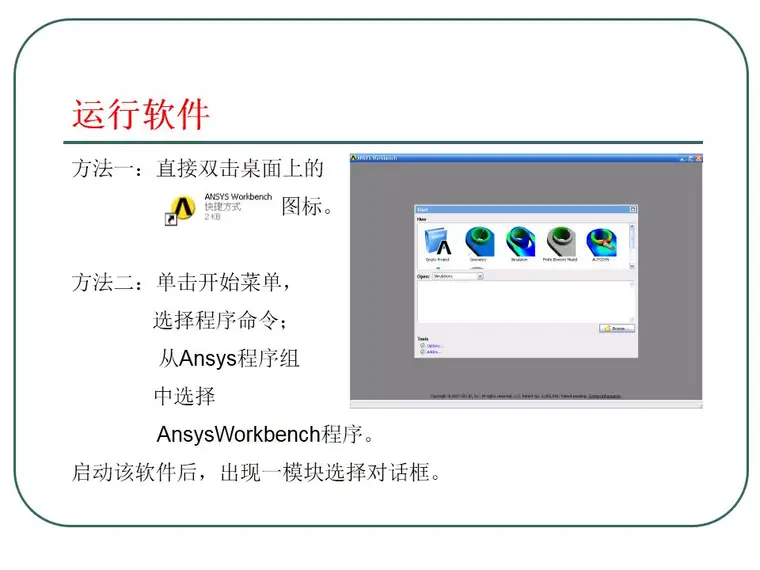

在 ANSYS 中对‌复合材料组成的受力构件‌进行仿真分析，主要依托 ‌ANSYS Workbench 平台‌及其专用模块 ‌ACP（ANSYS Composite PrepPost）‌ 完成。以下是基于最新公开资料整理的核心操作流程与要点：

‌一、整体流程概览‌

‌前处理‌：定义材料、几何、网格与铺层

‌求解‌：施加边界条件与载荷，进行静力学/动力学计算

‌后处理‌：评估应力、应变及失效风险

‌二、关键操作步骤‌

‌1. 模型准备‌

在 ‌DesignModeler‌ 或外部 CAD 软件中创建几何模型（建议使用壳单元建模薄壁结构）。

设置单位制（如 mm, N, s, MPa）‌‌

‌2. 材料参数定义‌

在 ‌Engineering Data‌ 中输入复合材料的各向异性力学性能：

弹性模量（E₁, E₂, E₃）

泊松比（ν₁₂, ν₂₃, ν₁₃）

剪切模量（G₁₂, G₂₃, G₁₃）

强度极限（拉伸/压缩应力/应变，用于失效准则）‌‌

注意：Z 方向参数通常设为与 Y 方向一致，避免收敛问题‌‌

‌3. 网格划分‌

在 ‌Mechanical‌ 中生成面网格（推荐使用四边形主导网格）。


可启用 ‌自适应网格划分‌ 以减少单元数量、提升效率‌‌

网格尺寸建议根据构件特征尺寸设定（如 3mm）‌‌

‌4. 铺层定义（ACP 前处理）‌

在 ‌ACP (Pre)‌ 中执行以下操作：

创建 ‌Fabric‌（单层材料，如碳纤维/环氧树脂）。

设置 ‌Stackup‌（铺层序列，如 [0°/45°/0°/45°]）。

定义 ‌Rosettes‌（铺层参考坐标系）。

创建 ‌Oriented Selection Sets‌，指定铺层区域与纤维方向‌‌

每次修改后点击 ‌Update‌ 更新流程‌‌

‌5. 边界条件与载荷‌

在 ‌Static Structural‌ 中：

固定约束一端（如全固定）。

在另一端施加集中力或均布压力（如 500N 或 0.1MPa）‌‌

‌6. 求解与后处理‌

求解后，在 ‌ACP (Post)‌ 中查看：

应力/应变云图（纤维方向 S1、横向 S2、法向 S3）。

失效评估（使用 ‌Hashin、Tsai-Wu、Max Stress‌ 等准则）。

安全系数是否 >1.0 ‌‌

‌三、推荐资源‌

‌详细操作教程‌：知乎专栏 - 复合材料铺层建模与仿真全攻略 ‌‌

‌官方操作指南‌：ANSYS Composite PrepPost 使用手册 ‌‌

‌视频演示‌：Bilibili - ACP复合材料建模基础 ‌‌

⚠️ 注意：若涉及实体建模（如厚壁结构），需在 ACP 中通过 ‌Extrusion‌ 将壳铺层转换为实体单元，并合理设置拉伸策略‌‌
