在 ANSYS 中,网格大小的设置是影响仿真精度与计算效率的关键因素。根据当前主流的 ANSYS Workbench 环境(结合最新公开资料),网格大小控制机制具有多层级、自适应的特点,不能简单理解为“设定一个值就严格限制”。
核心概念:Element Size 并非硬性最小尺寸
Element Size 是用户设定的目标平均尺寸,但实际生成的网格可能小于此值,尤其在几何细节(如小圆角、窄间隙)或物理场需求(如边界层、高梯度区域)处。
软件通过尺寸函数(Size Function) 自动细化网格,以保证几何捕捉和求解精度
影响网格大小的主要因素
几何特征复杂度:高曲率(如小圆角)、邻近表面(如薄间隙)会触发自动加密。
全局设置:Element Size:全局目标尺寸。
Min Size / Max Size:理论上下限,但可被突破
Growth Rate:控制单元尺寸从细化区向远处过渡的速度(通常 1.2~1.5)
局部控制:使用 Sizing 插入局部控制(如 Influence Sphere、Body of Influence)。
Hard 行为:强制最大尺寸,不阻止更小单元;Soft 行为:允许自适应调整
高级尺寸功能:开启 Curvature、Proximity、Adaptive Sizing 后,网格会根据曲率、邻近性自动细化
典型设置建议
全局设置:右键 Mesh → Insert → Sizing。
Scope 选 Entire Model,输入合理 Element Size(如模型最小特征尺寸的 1/5~1/10)
启用高级尺寸控制(推荐):在 Sizing 中开启 Use Advanced Size Function。
根据需求勾选 Curvature、Proximity、Adaptive

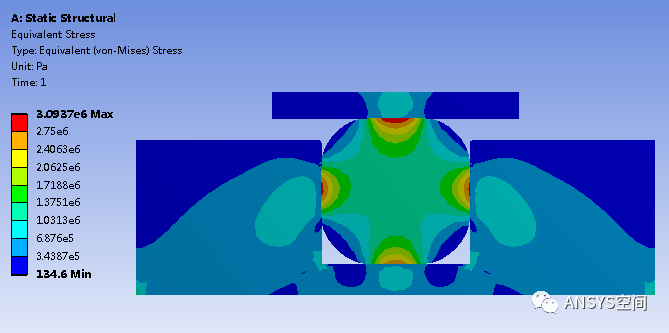

局部细化:对应力集中、接触面等区域,插入局部 Sizing。
设置 Element Size 为全局的 30%~50%,并使用 Sphere of Influence 或 Body of Influence 限定范围
验证网格:使用 Mesh Metrics 检查 Skewness、Aspect Ratio。
查看 Mesh Statistics 确认最小单元尺寸是否符合预期
注意事项
不要依赖 Min Size 作为硬性下限:即使设为 0.1 mm,实际可能生成 0.05 mm 单元
几何简化:若微小细节(如 0.2 mm 凹槽)对分析无影响,建议删除或增大曲率法向角(如从 30° 调至 60°)以避免过度细化
装配体问题:小部件的局部控制可能影响大部件,建议用 Body of Influence 替代 Sphere of Influence
如需进一步操作指导,可参考官方文档或以下资源:ANSYS Workbench 网格划分零基础教程
