在 ANSYS 中处理网格划分,需根据模型几何特征、仿真类型(结构、流体等)和精度要求综合选择方法。以下是基于最新公开资料整理的核心操作流程与技巧:一、网格划分基本流程
几何预处理
导入模型时建议使用 Parasolid (.x_t) 格式,兼容性更强
在 DesignModeler 或 SpaceClaim 中清理几何:删除小孔、倒角、重叠面等非关键特征;使用“Heal”工具修复破面
设置单位系统
进入 Mesh 模块后,立即在左侧“Units”中设置正确单位(如 mm),避免结果偏差 1000 倍
选择网格类型
四面体(Tet):适合复杂几何,生成快但计算慢,新手首选
六面体主导(Hex Dominant):规则几何推荐,精度高、计算快
扫掠(Sweep):仅适用于可扫掠体(截面无突变)
多区域(MultiZone):自动分区生成六面体,适合装配体
全局网格控制
右键 Mesh → Insert → Sizing,设置全局单元尺寸(如 10 mm)
调整 Relevance(-100 到 100)控制整体疏密:值越大越密
设置 Size Function:Adaptive(默认):自动在曲率大、狭窄处加密
Curvature:细化转角处网格。
Proximity:控制薄壁或近距结构网格层数
局部网格细化

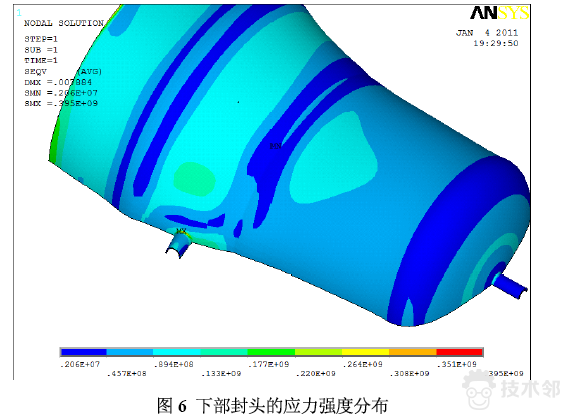

对应力集中、边界层等关键区域:右键 Mesh → Insert → Sizing,选择具体面/边,输入更小尺寸
或使用 Refinement 工具(级别 1~3)进行二次加密
流体仿真中启用 Inflation 添加边界层网格(建议 3~5 层,增长率 1.2)
质量检查与优化
生成网格后,右键 Mesh → Inspect Mesh,检查关键指标:Aspect Ratio(纵横比):结构应 <20,流体可放宽至 1000
Skewness(偏斜度):<0.5 为佳
Orthogonal Quality(正交质量):>0.4(流体)
若出现红色区域:细化该区域网格尺寸;
修改几何(如倒角尖锐边);
使用 Smoothing 平滑节点
二、常见问题与解决
网格生成失败(“破面”错误):返回 DesignModeler 使用“Heal”修复几何
计算时间过长:简化模型、增大网格尺寸、改用六面体网格
局部细化无效:确认是否选中正确几何体,或尝试调整 Refinement 级别
边界层未生成:确保在流体壁面正确应用 Inflation,并检查法向方向
三、推荐学习资源
零基础教程:ANSYS网格如何划分?Workbench网格划分零基础教程
多版本合集:ANSYS Workbench 多版本网格划分教程合集
边界层网格专项:ANSYS Meshing流体边界层网格的两种划分方法
提示:先让仿真跑起来,再逐步优化网格。实践是掌握网格划分的关键
