ansys网格最小尺寸怎么确定

在 ANSYS 中，‌网格最小尺寸并非由单一参数直接设定‌，而是受多种机制共同影响。根据当前权威公开资料（截至2026年5月），其确定逻辑如下：

‌一、核心机制：Element Size ≠ 最小尺寸‌

‌Element Size（单元尺寸）是目标平均尺寸，不是硬性最小值‌。ANSYS 会根据几何特征自动生成比 Element Size 更小的单元，以保证精度 ‌‌

实际最小尺寸由以下层级控制叠加决定：

‌二、影响最小尺寸的关键因素‌

‌几何特征驱动的自动细化‌

‌曲率（Curvature）‌：小圆角、孔洞等高曲率区域会加密网格，最小单元尺寸取决于 Curvature Normal Angle（默认不细化，需手动设置）‌‌

‌邻近性（Proximity）‌：狭窄间隙（如薄壁、接触面）会按 Num Cells Across Gap（默认3层）加密，最小尺寸受 Proximity Min Size 限制 ‌‌

‌全局与局部控制的优先级‌

‌全局设置‌（如 Min Size）仅作参考，‌可被突破‌ ‌‌

‌局部控制‌（如 Face/Edge Sizing、Inflation、Body of Influence）若设置为 Hard 行为，会强制采用指定尺寸，但仍可能因曲率/邻近性生成更小单元 ‌‌

‌自适应尺寸（Adaptive Sizing）‌

默认开启（Use Adaptive Sizing = Yes），此时网格密度由 Resolution（0~7）和 Span Angle Center（Coarse/Medium/Fine）控制，精细级别下最小单元显著减小 ‌‌

‌智能网格（Smart Size）‌


级别 1~10（1最细），但仅作引导，实际尺寸仍受几何和自适应机制影响 ‌‌

‌三、如何有效控制最小尺寸？‌

‌关闭不必要的自动细化‌（若几何细节无关紧要）：

将 Curvature Normal Angle 设为较大值（如 60°~90°）或关闭曲率控制。

调高 Proximity Min Size 或减少 Num Cells Across Gap ‌‌

‌使用局部控制精确约束‌：

在关键区域添加 Face Sizing 或 Edge Sizing，设置目标最小尺寸。

结合 Sphere of Influence 或 Body of Influence 限定作用范围 ‌‌

‌验证最小尺寸‌：

在 ‌Mesh → Statistics‌ 中查看实际最小单元尺寸。

使用 ‌Mesh → Metrics → Element Quality‌ 检查是否因过小单元导致畸变 ‌‌

‌四、实用建议‌

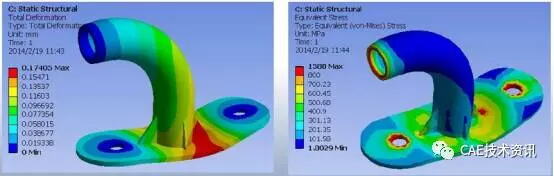

‌结构分析‌：关注应力集中区（如圆角），允许局部细化，但可通过 Capture Curvature = Yes + 设置 Curvature Min Size 限制最小值 ‌‌

‌CFD 分析‌：边界层网格受 Y+ 值约束，最小尺寸通常由第一层高度决定，需结合 Inflation 设置 ‌‌

‌避免过度细化‌：若最小单元远小于几何特征（如 0.01mm 单元用于 1mm 结构），考虑简化几何或使用 Mesh Defeaturing ‌‌

💡 ‌总结‌：ANSYS 网格最小尺寸是‌几何、物理需求与计算资源的平衡结果‌，建议通过“全局目标 + 局部控制 + 自适应验证”的组合策略进行动态调整。
