ansys最大纵横比如何减小

在 ANSYS 中，‌最大纵横比（Aspect Ratio）‌ 是衡量网格质量的重要指标之一。纵横比定义为单元‌最长边与最短边的比值‌，理想值为 1（如正立方体或等边三角形），比值越大，网格质量越差。

根据权威公开资料，‌结构分析中建议最大纵横比控制在 20 以内‌，若用于高精度应力分析，应尽量控制在 ‌3 以下‌；而流体或显式动力学分析可适当放宽，但通常也不建议超过 100 ‌‌

减小 ANSYS 最大纵横比的常用方法

‌局部加密网格‌：在几何特征复杂（如螺纹根部、小圆角、薄壁区域）处使用 ‌Size Control‌ 或 ‌Inflation Layer‌（边界层网格）进行局部细化，避免出现“针状”单元。

‌调整网格划分类型‌：


优先使用 ‌六面体主导（Hex-Dominant）‌ 或 ‌全六面体（Hex）‌ 网格，其纵横比通常优于四面体。

对于复杂几何，可尝试 ‌Sweep‌ 或 ‌MultiZone‌ 方法，避免自动生成大量高纵横比四面体。

‌简化几何模型‌：移除或简化对结果影响小的细节（如倒角、小孔），减少网格畸变源。

‌使用过渡区域‌：在不同尺寸区域之间设置 ‌渐变网格‌，避免相邻单元尺寸突变。

‌手动设置单元尺寸‌：通过 ‌Element Size‌ 或 ‌Number of Divisions‌ 控制关键边的划分密度，防止某一边过长或过短。

‌检查并修复几何缺陷‌：使用 ANSYS SpaceClaim 或 DesignModeler 检查并修复 ‌缝隙、重叠、微小边‌ 等问题，这些会严重影响网格质量。


‌利用 ANSYS 自带的网格质量诊断工具‌：

在 ‌Mesh‌ 树中右键 → ‌Insert → Aspect Ratio‌，查看高纵横比区域。

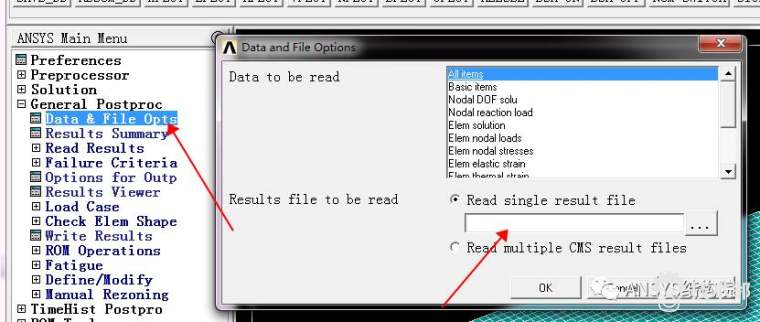

使用 ‌PlotCtrls → Contour → Element Quality‌ 定位问题单元 ‌‌

⚠️ 注意：单纯全局减小网格尺寸未必能有效降低最大纵横比，‌必须结合局部控制与几何处理‌才能显著改善 ‌‌


参考建议值（按分析类型）

分析类型 建议最大纵横比 备注

结构位移分析 ≤ 7 ‌‌

结构应力分析 ≤ 3 ‌‌

通用结构分析 ≤ 20 ANSYS 默认警告阈值 ‌‌

流体分析（如 Fluent） ≤ 10~100 边界层内可更高 ‌‌

如需进一步操作指导，可参考官方文档：ANSYS Help - Mesh Quality。
