ansys网格质量的大小标准

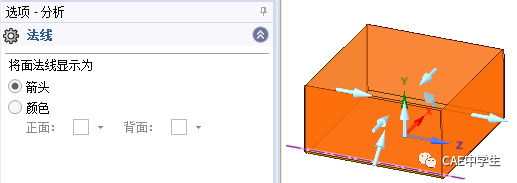

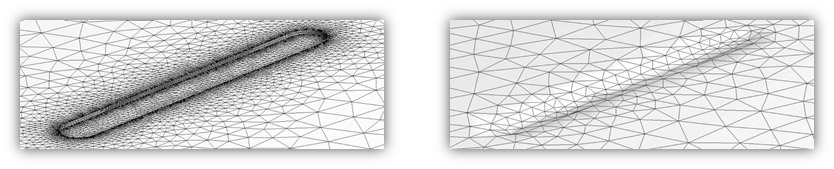

在 ANSYS 中，‌网格质量的“大小标准”通常不是指物理尺寸（如单元边长），而是指几何形状的优劣程度‌，即单元是否接近理想形状（如正方形、正三角形、正六面体等）。判断网格质量好坏需综合多个指标，不同分析类型（结构、流体、热等）对标准略有差异。

以下是 ANSYS 中常用的核心网格质量指标及其推荐标准：

‌核心网格质量指标与标准‌

‌单元质量（Element Quality）‌

理想值：‌1‌（完美立方体或正方形）

可接受下限：‌≥0.7‌（平均值）；关键区域建议 ‌≥0.8‌

值为 0 表示体积为零或负，不可用 ‌‌

‌偏斜度（Skewness）‌

理想值：‌0‌（完全等边/等角）

质量等级划分：

优秀：0–0.

良好：0.25–0.

可接受：0.5–0.


需改进：>0.75 ‌‌

结构分析中，应力集中区建议 ‌<0.4‌ ‌‌

‌纵横比（Aspect Ratio）‌

理想值：‌1‌

可接受范围：

三角形：<5（结构），<20（粗略估算）

四边形：<

六面体：<30 ‌‌

应力解要求更严：‌≤3‌；位移解可放宽至 ‌≤7‌ ‌‌

‌雅可比比值（Jacobian Ratio）‌

理想值：‌1‌

高质量网格中，‌90% 上面单元应介于 1–10‌ 之间

负值表示存在负体积，‌不可接受‌ ‌‌


‌翘曲因子（Warping Factor）‌

理想值：‌0‌（完全平面）

壳单元限值：‌≤5‌（一般），‌≤0.1‌（薄壳/大变形）

实体单元限值：‌≤0.4‌ ‌‌

‌正交质量（Orthogonal Quality）‌

理想值：‌1‌

CFD 建议：主流区 ‌>0.3‌，边界层 ‌>0.2‌；‌<0.1 易导致发散‌ ‌‌

‌平行偏差（Parallel Deviation）‌

理想值：‌0°‌

警告值：<70°（无中间节点四边形）

错误极限：<150° ‌‌

‌最大内角（Maximum Corner Angle）‌

三角形理想：‌60°‌，限值 <165°（警告），<179.9°（错误）


四边形理想：‌90°‌，限值 <155°（警告），<179.9°（错误） ‌‌

‌工程实践建议‌

‌优先关注关键区域‌：如应力集中区、边界层、接触面等，应确保高质量网格。

‌非关键区域可适当放宽‌：以平衡计算效率与精度。

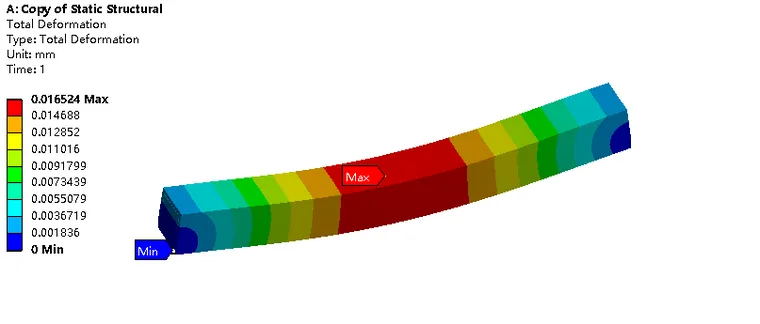

‌必须进行网格独立性验证‌：连续加密网格后，关键结果（如最大应力、位移）变化 ‌<2%–5%‌ 即可认为网格收敛 ‌‌

‌使用 ANSYS 内置工具检查‌：

在 ‌Mesh‌ 模块中，展开 ‌Quality‌ 查看各指标分布。

使用 ‌PLNSOL, MQUAL‌ 或 ‌MSTAT‌ 命令生成质量云图或统计信息 ‌‌

⚠️ 注意：不同物理场对网格敏感度不同。‌CFD 对正交性和偏斜度要求最严‌，‌结构分析更关注雅可比和单元质量‌，‌热分析则需兼顾几何贴合与梯度分辨率‌ ‌‌

如需进一步优化，可参考 ANSYS 官方文档或使用 ANSYS Workbench 网格划分指南。
