ansys网格划分

‌ANSYS 网格划分‌是有限元分析和流体仿真中的关键步骤，直接影响计算精度、收敛性和求解速度。ANSYS 提供多种网格划分方法，从自动网格到人工调整，涵盖四面体、六面体、多面体及混合网格等多种类型 。‌‌‌

核心网格划分方法

‌自动网格划分 (Automatic)‌：智能识别几何特征，优先尝试扫掠划分，剩余部分采用四面体填充，适合快速生成初始网格 。‌‌‌

‌四面体网格 (Tetrahedrons)‌：包含 Patch Conforming（严格贴合几何表面）和 Patch Independent（容错性强）两种算法，适用于复杂几何体 。‌‌‌

‌六面体主导 (Hex Dominant)‌：生成以六面体为主的混合网格，对旋转机械等具有轴向特征的模型特别有效 。‌‌‌

‌扫掠网格 (Sweep)‌：生成纯六面体或棱柱网格，需要几何满足扫掠条件，可手动指定源面和目标面 。‌‌‌

‌多区域网格 (MultiZone)‌：自动或手动分解几何为可映射区域，适合阀门等复杂部件 。‌‌‌


‌自适应网格 (AMR)‌：动态调整网格密度，在解变化迅速的区域自动细化，提高计算精度和效率 。‌‌

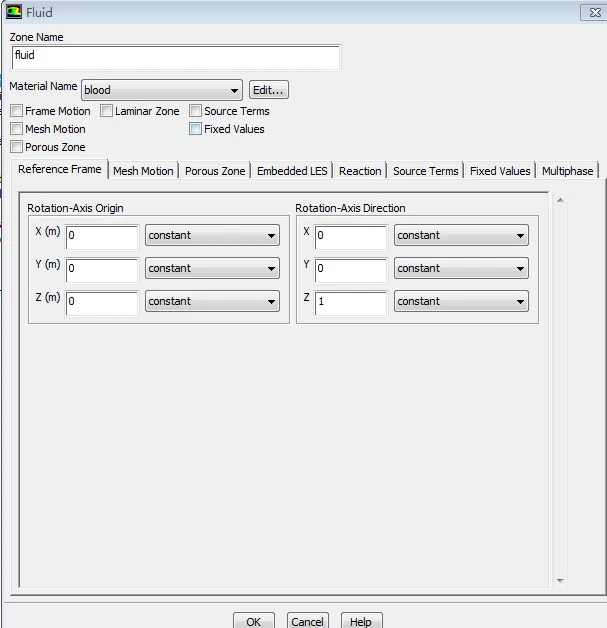

百科‌‌Mosaic 网格‌：ANSYS Fluent 专利技术，使用多面体网格连接不同网格类型，加速网格划分流程 。‌‌‌

Workbench 操作步骤

‌几何清理‌：使用 DesignModeler 修复破面，删除不重要的小特征（如毫米级倒角、小孔）。‌‌‌

‌设置单位系统‌：在 Mesh 模块左侧找到"Units"，选择合适单位（如 Millimeter），避免结果量级错误 。‌‌‌


‌全局尺寸设置‌：右键"Mesh"→"Insert"→"Sizing"，设置整个模型的基础网格大小 。‌‌‌

‌局部细化‌：对受力集中区域（如角、焊缝处）进行局部网格细化，提高精度 。‌‌‌

‌质量检查‌：检查单元形状、尺寸一致性、网格扭曲度，必要时进行网格平滑或合并优化 。‌‌‌

关键注意事项

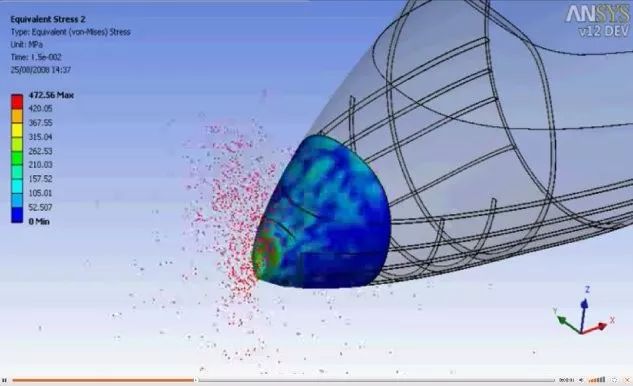

‌网格质量直接影响仿真结果‌：质量差会导致计算结果不准确、求解不稳定或求解失败 。‌‌‌

‌平衡精度与效率‌：网格过粗导致结果离谱，过细则计算时间过长，需合理分配网格密度 。‌‌‌

‌边界层处理‌：流体仿真中需添加边界层网格控制，可选择六面体 + 边界层或四面体 + 边界层组合 。‌‌
