ansys二维和三维

在 ANSYS 软件中，‌二维（2D）和三维（3D）仿真‌是两种常用的建模方式，适用于不同类型的工程问题。以下是基于公开资料整理的核心区别与适用场景：

‌一、基本概念与求解器类型‌

‌二维（2D）仿真‌：

将实际三维问题简化为二维平面或轴对称模型。

ANSYS Maxwell 提供以下 2D 求解器：

‌静电场‌（Electrostatic）

‌静磁场‌（Magnetostatic）

‌涡流场‌（Eddy Current）

‌瞬态场‌（Transient）‌‌

适用于‌沿某一方向均匀‌或‌具有对称性‌的问题，如长直导线、变压器铁芯、螺线管等‌‌

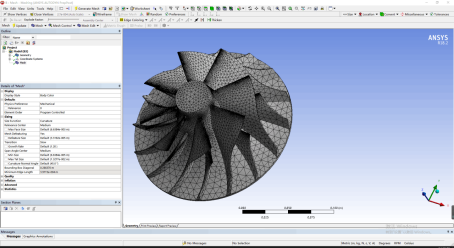

‌三维（3D）仿真‌：

完整考虑 X、Y、Z 三个方向的场分布。

ANSYS Maxwell 同样提供四种 3D 求解器，对应上述 2D 类型‌‌

适用于‌复杂几何结构‌、‌边缘效应显著‌或‌无对称性‌的问题，如电机、天线、质谱仪等‌‌

‌二、主要区别对比‌

特性 二维（2D） 三维（3D）

‌计算资源‌ 较少，求解快 较多，求解慢

‌建模复杂度‌ 简单，适合初学者 复杂，需精细网格

‌适用问题‌ 轴对称、平面、无限长结构 任意复杂几何、非对称结构

‌精度‌ 在简化假设下足够准确 更接近真实物理行为

‌典型应用‌ 螺线管、PCB、传输线 直线电机、轴承接触、5G天线‌‌

‌三、使用建议‌

‌优先使用 2D 的情况‌：

几何沿某一方向均匀（如长直绕组）。

需快速迭代设计或验证原理。


计算资源有限‌‌

‌必须使用 3D 的情况‌：

存在显著的空间效应（如边缘、曲面、邻近部件干扰）。

需要精确计算力、转矩、损耗等局部量。

用于最终产品验证或发表研究‌‌

⚠️ 注意：2D 与 3D 结果‌通常不完全一致‌，差异可能源于维度简化、边界条件设置或网格划分方式。建议先用 2D 快速验证，再用 3D 精细分析‌‌

‌四、操作入门资源‌

ANSYS Maxwell 入门教程：二维静磁学螺线管问题 ‌‌

从二维到三维：轴承有限元模型仿真指南 ‌‌

ANSYS电磁场分析实战：从2D到3D的案例解析 ‌‌

如需进一步了解具体操作步骤或案例文件，可参考上述链接中的配套资源。
