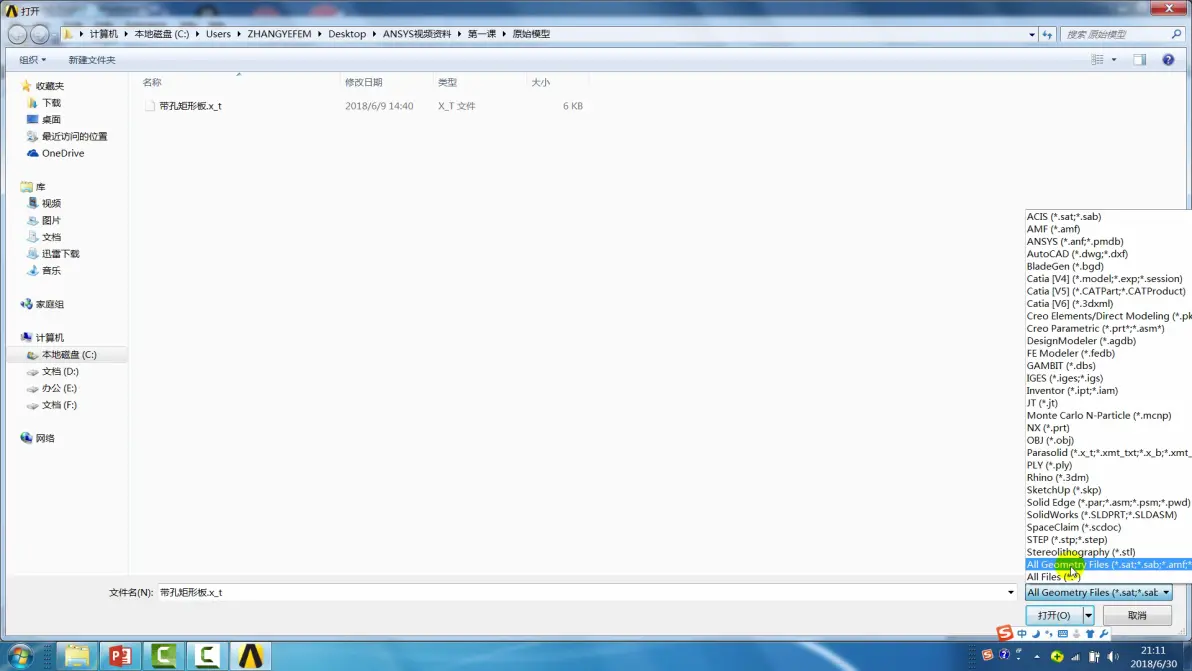

ansys网格精度

在 ANSYS 中，‌网格精度‌直接影响仿真结果的准确性与计算效率。根据当前（2026年5月）最新公开资料，以下是关于 ANSYS 网格精度的核心要点：

‌一、网格精度的关键影响因素‌

‌网格尺寸‌：单元越小，通常精度越高，但计算成本呈指数增长。

‌网格类型‌：

六面体（Hex Dominant）：精度高、收敛快，适合规则几何。

四面体（Tet）：适应复杂几何，但精度略低。

‌几何细节捕捉‌：小圆角、薄壁、接触面等需局部加密。

‌物理场匹配‌：结构、流体、电磁等不同分析对网格要求不同。

‌单元阶数‌：二阶单元（如 Solid186）比一阶（Solid185）更能准确捕捉应力/应变梯度。

‌二、推荐的网格精度控制策略‌

‌全局设置‌：

在 ‌ANSYS Workbench‌ 中，通过 Relevance（10~100）控制整体疏密，值越大越密。

使用 Size Function：

Adaptive（默认）：自动在曲率大、间隙窄处加密。

Curvature：细化转角区域（设置曲率法向角）。


Proximity：细化薄壁或近距结构。

‌局部细化‌：

对应力集中区、边界层、接触面等使用 ‌Inflation 层‌（流体）或 ‌局部尺寸控制‌（结构）。

设置 ‌Hard/Soft 行为‌：Hard 强制局部尺寸，Soft 允许自适应协调。

‌厚度方向网格‌（实体单元）：

‌至少 2~3 层‌，尤其在承受弯曲或厚度方向应力时，单层误差显著 ‌‌

‌网格无关性验证‌：

逐步细化网格，比较关键结果（如最大应力、位移），当变化 <5% 时可认为结果收敛 ‌‌

‌三、网格质量评价标准（关键指标）‌

指标 结构分析建议 流体分析建议 说明

‌Skewness（歪斜度）‌ ≤0.8 ≤0.8 越小越好，>0.95 可能发散 ‌‌

‌Aspect Ratio（长宽比）‌ ≤3（应力）≤7（位移） ≤50~1000 接近1为理想 ‌‌

‌Orthogonal Quality（正交质量）‌ ≥0.4 ≥0.4 越接近1越好 ‌‌


‌Element Quality（单元质量）‌ 平均 >0.7，最小 >0.2 — <0.2 可能导致求解失败 ‌‌

‌最小单元尺寸‌ 受几何与局部控制影响，可能小于设定的 Element Size ‌‌

同左 自适应机制会自动加密以保精度

⚠️ 注意：‌Element Size 是目标值，非硬性上限‌；曲率、邻近性等机制可能生成更小单元以保几何精度 ‌‌

‌四、实用建议‌

‌优先使用六面体网格‌：规则区域用扫掠（Sweep）或多区域（MultiZone）生成 ‌‌

‌启用二阶单元‌：对高精度需求区域（如应力集中）提升精度 ‌‌

‌后处理检查‌：在 Mesh 模块中查看 Quality 统计，识别低质量单元位置 ‌‌

‌简化几何‌：移除无关小特征（倒角、孔），减少不必要的细化 ‌‌

如需进一步操作指导，可参考官方资源：ANSYS Help Documentation。
