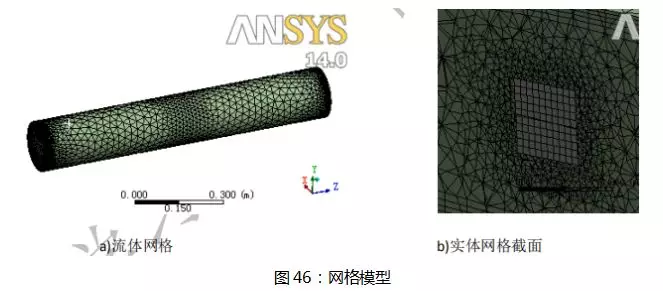

ansys保存网格

在 ANSYS 中保存网格，具体操作方式取决于所使用的模块（如 ‌ANSYS Workbench‌、‌Mechanical APDL‌ 或 ‌ICEM CFD‌）。以下是主流场景下的保存方法：

‌1. ANSYS Workbench（含 Mechanical）‌

‌保存整个工程文件‌（推荐）：

点击工具栏 ‌“Save”‌ 按钮（磁盘图标），或按快捷键 ‌Ctrl + S‌。

文件默认保存为 ‌.wbpj‌ 格式，该文件会打包保存几何、网格、边界条件、结果等所有数据 ‌‌

‌仅导出网格文件‌（如用于其他软件）：

在 ‌Mechanical‌ 中，右键点击 ‌“Mesh”‌ → ‌“Export…”‌，可导出为 ‌.msh‌（Fluent 网格）或 ‌.cdb‌（APDL 输入文件）等格式 ‌‌

或通过 ‌“File → Export → ANSYS Input File (.inp)”‌ 导出为通用格式 ‌‌

‌2. Mechanical APDL（经典界面）‌

‌保存为数据库文件‌：

输入命令 ‌SAVE‌，或点击工具栏 ‌“SAVE_DB”‌ 按钮，生成 ‌.db‌ 文件，包含模型、网格、载荷等全部信息 ‌‌

支持指定路径和文件名，例如：


apdl

SAVE,'mymodel',,../results/

‌导出网格为文本格式（如 .dat）‌：

使用 ‌*VWRITE‌ 命令结合循环读取节点/单元数据，写入 .dat 文件 ‌‌

或通过菜单：‌Utility Menu → File → Export → LS-DYNA Keyword (.k)‌，选择 .dat 格式输出 ‌‌

‌3. ANSYS ICEM CFD‌


‌保存项目‌：

‌File → Save Project‌，保存为 ‌.tin‌（几何）和 ‌.icm‌（网格设置）等文件 ‌‌

‌导出网格‌：

右键 ‌“Output”‌ → ‌“Write Input”‌，可输出为 ‌.msh‌（Fluent）、‌.uns‌（Star-CCM+）等格式 ‌‌

支持导出为 ‌.dat‌（文本格式），用于二次开发或后处理 ‌‌

‌常见网格文件格式说明‌

‌.msh‌：Fluent 网格文件，包含几何与网格结构 ‌‌

‌.cas‌：Fluent 案例文件，包含网格 + 所有仿真设置（比 .msh 更完整）‌‌

‌.db‌：APDL 数据库文件，保存完整模型状态 ‌‌

‌.wbpj‌：Workbench 工程文件，集成所有分析数据 ‌‌

‌.dat‌：通用文本网格文件，便于读取节点/单元信息 ‌‌

💡 ‌建议‌：日常保存使用 ‌.wbpj‌（Workbench）或 ‌.db‌（APDL）；若需与其他软件交互，优先导出 ‌.msh‌ 或 ‌.inp‌ 格式。
