ansys二维生成三维

在 ANSYS 中将二维模型转换为三维模型，主要通过‌几何拉伸、旋转、扫掠或网格生成操作‌实现。根据公开资料和主流操作流程，以下是常用方法：

‌一、基于几何的二维转三维方法‌

‌拉伸（Extrusion）‌：将二维截面沿指定方向（如 Z 轴）延伸成三维实体。适用于棱柱状结构。

‌旋转（Revolve）‌：绕某一轴旋转二维图形，生成轴对称三维模型（如管道、涡轮盘等）。

‌扫掠（Sweep）‌：沿预设路径拖拽二维截面，形成复杂三维形状（如弯管、弹簧）。

‌蒙皮（Lofting）‌：在多个二维截面间生成过渡曲面，用于自由曲面建模（如机翼）‌‌

这些方法在 ‌SpaceClaim‌（Workbench 内嵌几何工具）或 ‌DesignModeler‌ 中均可实现 ‌‌

‌二、基于网格的二维转三维方法（适用于有限元分析）‌

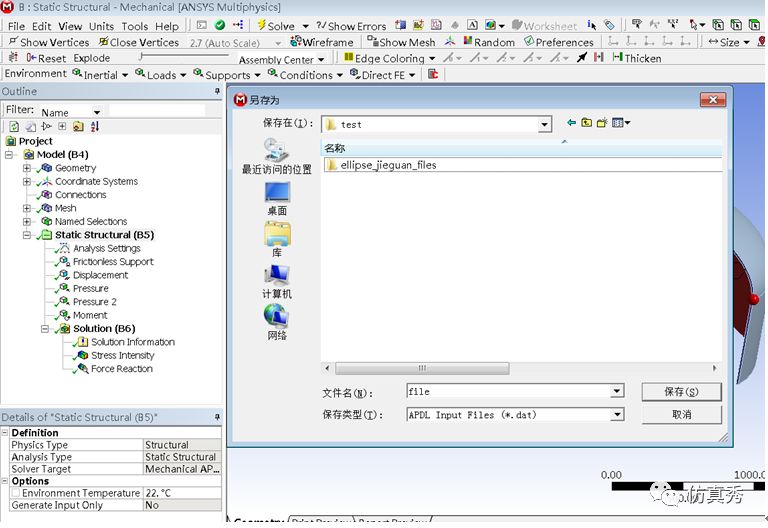

在 ‌ANSYS Mechanical / APDL / ICEM CFD‌ 中，可通过以下方式生成三维网格：

‌延伸（Extrude）生成三维网格‌：

在二维面网格基础上，指定延伸方向（DX, DY, DZ）和层数，自动生成三维单元。


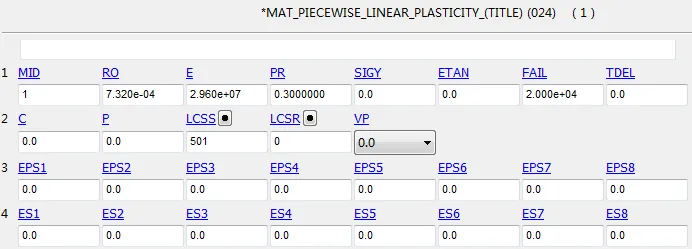

需提前定义单元属性（如 TYPE、MAT），否则仅生成几何体 ‌‌

‌旋转拉伸（如 ICEM CFD）‌：

导入二维网格 → 创建 Part → 定义边界 → 使用 ‌旋转操作‌（沿 Z 轴或指定轴）生成三维体网格 ‌‌

‌扫掠（VSWEEP）‌：

要求源面与目标面拓扑匹配，适用于规则几何体（如长方体、圆柱）‌‌

‌三、Workbench 中的操作流程（推荐）‌

‌创建或导入 2D 几何‌（如矩形、圆形）。

在 ‌SpaceClaim‌ 中使用 ‌“拉动”（Pull）工具‌ 拉伸几何体为三维 ‌‌

进入 ‌Meshing‌ 模块，设置网格尺寸与类型。


对于可扫掠几何，选择 ‌“Sweep”‌ 方法生成六面体主导网格 ‌‌

示例：绘制一个圆形 → 拉伸成圆柱体 → 网格划分 → 导入 Fluent 或 Mechanical 进行仿真 ‌‌

‌四、注意事项‌

‌数据映射限制‌：直接将 2D 分析结果（如热流、应力）链接到 3D 模型会报错，需通过插值或重新求解实现 ‌‌

‌网格匹配‌：若使用扫掠或旋转，确保二维网格质量良好，避免扭曲 ‌‌

‌版本差异‌：不同 ANSYS 版本界面略有不同，但核心操作一致（如 Extrude、Revolve）。

如需具体操作演示，可参考以下资源：

ANSYS ICEM 二维转三维视频教程 ‌‌

ANSYS Workbench 网格划分练习 ‌‌
