在 ANSYS 中导入 CAD 模型并进行网格划分，是进行有限元分析（FEA）或计算流体力学（CFD）仿真的关键步骤。根据当前（2026年5月）最新公开资料，以下是标准操作流程与注意事项：一、导入 CAD 模型前的准备
推荐使用中性格式，避免原生格式兼容性问题：STEP (.stp/.step)：最推荐，尤其使用 AP214 版本（支持装配体和约束关系）
Parasolid (.x_t/.x_b)：SolidWorks、UG/NX 原生格式，转换质量高
IGES (.igs/.iges)：老格式，适合简单模型
SAT (.sat)：AutoCAD、Inventor 推荐格式
避免直接使用 .dwg、.prt、.catpart 等原生格式，除非安装了对应接口插件
CAD 端操作建议：删除微小特征（如倒角、螺纹、孔），简化几何
确保模型为实体（Solid），非曲面或线框（除非专门处理薄壁）
统一单位（如全设为 mm），避免导入后尺寸缩放 1000 倍
二、在 ANSYS 中导入 CAD 模型
以 ANSYS Workbench 为例（当前主流平台）
打开 ANSYS Workbench，创建分析系统（如 Static Structural）。
右键点击 Geometry → 选择 Import Geometry → Browse。
选择导出的 STEP/Parasolid 等文件，点击 Open。
导入完成后，双击 Geometry 进入 DesignModeler 或 SpaceClaim 检查模型：查看左侧 Tree Outline 是否包含所有零件。
点击 Check Geometry，确认无“破面”“开放边”等错误
设置单位：在 DesignModeler 中，顶部菜单 Units → 选择与 CAD 一致的单位（如 mm）
⚠️ 若模型为空或缺失零件，检查：文件路径是否含中文（ANSYS 不支持中文路径）
装配体是否“打包”所有零件到同一文件夹

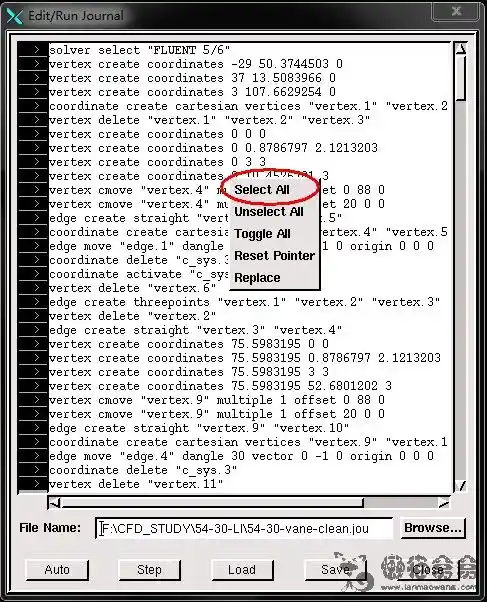

三、网格划分流程
ANSYS 提供多种网格工具，常用的是 Mesh（Workbench 内置） 和 ICEM CFD
Mesh（适用于大多数结构/流体分析）：在 Workbench 中双击 Mesh 进入网格模块。
全局设置：物理场匹配（如 CFD 或 Structural）
调整 Relevance（100=最密）
设置 Size Function 为 Adaptive（自动细化曲率/狭窄区域）
局部细化：对边界层、应力集中区手动设置更小尺寸
CFD 分析中添加 Inflation 层（3–5 层，增长率 1.1–1.2）
生成网格后，检查质量指标：Skewness ≤ 0.8，Orthogonal Quality ≥ 0.4（CFD）
使用 Smoothing 或 Remesh 修复低质量区域
ICEM CFD（适用于复杂几何、高质量六面体网格）
导入 CAD 后，在 Geometry 菜单下修复/清理模型。
进入 Meshing → 使用 Blocking 创建六面体块，或直接生成四面体（Tetra）。
设置边界条件（Set BC），保存至 mesh/ 目录
四、常见问题与解决
问题 原因 解决方法
导入失败或模型缺失 格式不兼容、单位不一致、路径含中文 改用 STEP AP214，统一单位为 mm，确保英文路径
无法划分网格 几何有破面、开放边、微小特征 在 DesignModeler 中使用 Heal Geometry 或 Idealize → Suppress Small Features
网格质量差 单元扭曲、长宽比过大 使用 Mesh → Improve Quality，或局部加密
装配体零件丢失 未保留装配结构 CAD 导出时勾选“保留装配”或使用“Pack and Go”
五、推荐资源
ANSYS Workbench 官方教程（含导入与网格）
CSDN：ANSYS建模与CAD导入技巧
博客园：ANSYS模型导入失败完全指南
💡 提示：若使用 ANSYS Fluent 进行 CFD，建议在 Mesh 或 ICEM 中完成网格后，直接链接至 Fluent 求解器，无需手动导入网格文件
