ansys中如何删除网格

在 ANSYS 中删除网格，主要分为 ‌Workbench‌ 和 ‌经典 APDL‌ 两种操作环境。根据当前主流使用场景（Workbench）及公开资料，操作方法如下：

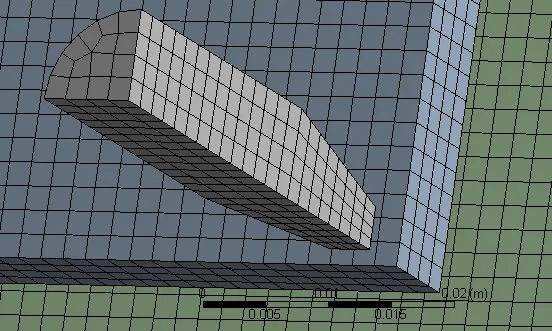

‌1. ANSYS Workbench 中删除网格‌

‌方法一：通过 Mesh 模块清除‌

在 ‌Project Schematic‌ 中双击进入 ‌Mesh‌ 模块。

在左侧树形菜单中选中 ‌Mesh‌。

在顶部菜单栏点击 ‌“Clear”‌（通常位于工具栏或右键菜单中）。

网格将被完全删除，几何模型保留。


‌方法二：通过 Meshtool 面板清除（适用于 Classic APDL 或嵌入式 Classic）‌

进入 ‌Preprocessor > Meshing > MeshTool‌。

在 ‌MeshTool‌ 面板中，点击 ‌“Clear”‌ 按钮。

根据提示选择要清除的对象（如 Volumes、Areas 等），确认后完成删除 ‌‌

⚠️ 注意：删除网格后，若曾施加荷载于节点或单元上，这些荷载会‌同时被删除‌；若荷载施加在几何实体（点、线、面）上，则会保留并可重新映射到新网格 ‌‌


‌2. ANSYS APDL 中删除网格‌

使用命令行清除：

清除体网格：VCLEAR

清除面网格：ACLEAR

清除所有网格：ALLSEL, ALL 后接 VCLEAR 或 ACLEAR ‌‌

也可通过 GUI 路径：


‌Preprocessor > Meshing > MeshTool > Clear‌，并选择清除对象类型 ‌‌

‌补充说明‌

若仅需‌隐藏网格显示‌（如用于论文作图），可在结果查看界面中将 ‌“边”显示设为“无线框”‌，无需删除网格 ‌‌

删除网格是‌不可逆操作‌，建议操作前保存模型或使用 ‌Ctrl+Z‌ 撤销（仅适用于未求解前的建模阶段）‌‌

如需进一步操作指导，可参考官方文档或以下资源：

ANSYS Help Documentation

ANSYS APDL 网格操作示例 ‌‌
