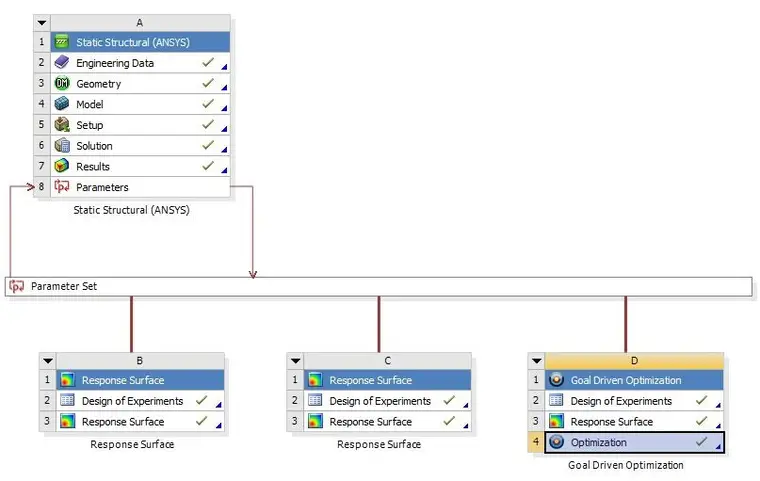

ansys网格划分要求

阅读数 16

ANSYS 网格划分的要求主要涵盖‌核心划分原则‌、‌网格质量指标‌以及‌不同分析场景的特定要求‌，旨在平衡计算精度与效率。‌‌

百科‌核心划分原则

‌网格数量与疏密‌：网格数量增加可提高精度但增大计算规模，需权衡经济性。在应力集中或数据变化梯度大的部位应采用‌密集网格‌，次要部位可稀疏；模态分析和温度场计算则趋于采用‌均匀网格‌ 。

‌单元阶次选择‌：高阶单元（如二次单元）能更好逼近曲线边界和复杂场函数，适合形状不规则或应力集中区域，但节点多、计算量大。

‌位移协调性‌：相邻单元必须共用节点且自由度性质相同，确保力和力矩传递，否则需使用约束方程处理。‌‌‌

网格质量指标

网格质量直接影响收敛性与结果精度，关键指标要求如下：‌‌‌

‌单元质量（Element Quality）‌：建议最小值大于‌0.2‌，理想值为

‌纵横比（Aspect Ratio）‌：理想值为 1，三角形/四边形单元警告限值通常小于

‌偏斜度（Skewness）‌：0-0.25 为优秀，超过 0.75 则较差，1 为退化。

‌雅可比比值（Jacobian）‌：90% 上面单元应介于 1-10 之间。

‌正交质量‌：范围 0-1，越接近 1 越好。‌‌‌

不同分析场景要求

‌静力/应力分析‌：关键部位加密网格并使用高阶单元，以捕捉应力梯度。

‌动力/模态分析‌：采用均匀网格以避免刚度矩阵和质量矩阵元素差异过大，减少数值误差。

‌热分析‌：温度梯度大处需加密，梯度不大时可划分较少网格。‌‌‌
