ansys网格形状设置

ANSYS 设置网格形状主要取决于使用的操作界面（经典 APDL 或 Workbench）及模型维度。‌经典界面使用 MSHAPE 命令，Workbench 通过 Mesh Method 控制‌。

经典 ANSYS (APDL) 设置

在经典前处理器中，通过 MSHAPE 命令指定单元形状 。‌‌‌

‌命令格式‌：MSHAPE, KEY, Dimension 。‌‌‌

‌参数含义‌：

‌KEY=0‌：2D 模型生成四边形网格，3D 模型生成六面体网格 。

‌KEY=1‌：2D 模型生成三角形网格，3D 模型生成四面体网格 。‌‌‌


‌GUI 路径‌：Main Menu > Preprocessor > Meshing > MeshTool，在 Element Shape 区域设置 。‌‌‌

Workbench 环境设置

Workbench 中不直接使用形状命令，而是通过划分方法（Method）间接控制 。‌‌

‌操作路径‌：右键 Mesh > Insert > Method，选中几何体后在 Details 中选择 Method 类型 。‌‌‌

‌常用方法‌：

‌Tetrahedrons‌：生成四面体网格，适应复杂几何 。

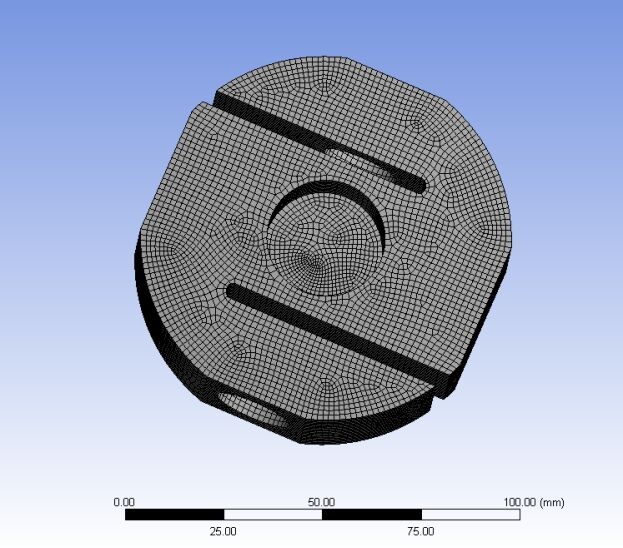

‌Hex Dominant‌：优先生成六面体，内部可能含四面体 。


‌Sweep/MultiZone‌：适用于规则几何，生成结构化六面体网格 。‌‌

‌默认行为‌：若未指定 Method，系统默认根据几何复杂度自动选择 。‌‌‌

选择建议

‌精度优先‌：3D 分析尽量使用六面体网格，计算效率高且精度好 。

‌几何适应‌：复杂不规则几何体建议使用四面体网格，避免网格畸变 。

‌质量检查‌：生成网格后需检查 Skewness≤0.8 及 Orthogonal Quality≥0.

‌混合使用‌：避免在同一模型中混用六面体和四面体单元，除非必要 。‌‌‌
