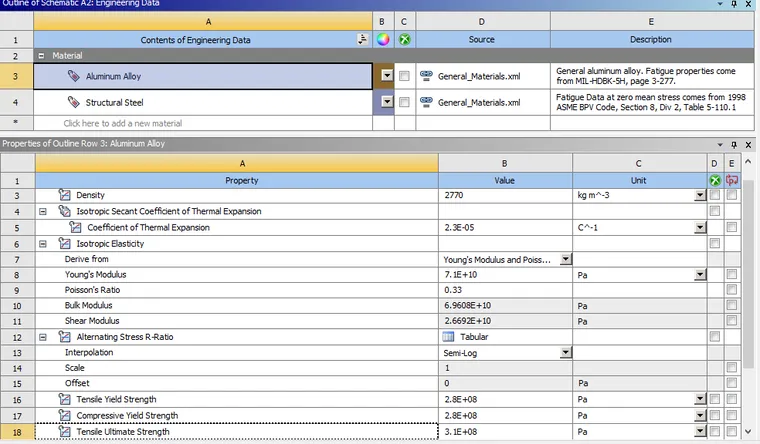

ansys网格密度与计算结果

在 ANSYS 有限元分析中，‌网格密度‌（即单元尺寸和分布）对计算结果的‌精度与可靠性‌有直接影响。合理设置网格密度，既能保证结果准确，又能控制计算成本。

网格密度对计算结果的主要影响

‌应力/应变结果‌：尤其在‌应力梯度大‌（如孔边、圆角、载荷作用区）的区域，‌低密度网格会显著低估应力值‌，甚至出现“非保守”结果 ‌‌

‌位移结果‌：通常对网格密度‌不敏感‌，即使使用较粗网格也可能获得较准确的位移 ‌‌

‌收敛性‌：网格过粗可能导致‌求解不收敛‌或结果震荡；过密虽提高精度，但可能因单元畸变反而引入误差 ‌‌

‌计算效率‌：网格密度每增加一倍，自由度可能呈平方或立方增长，‌计算时间与资源消耗急剧上升‌ ‌‌

如何判断网格密度是否足够？

以下为工程实践中常用的方法：

‌网格收敛性研究‌

逐步加密网格，观察关键结果（如最大应力、位移）是否趋于稳定。若变化小于5%~10%，可认为达到“网格无关解” ‌‌

‌比较 PLNS 与 PLES 结果‌

‌PLNS‌：节点结果平均，云图平滑但‌偏保守、精度较低‌。

‌PLES‌：单元结果未平均，显示单元间不连续性，‌更真实、偏保守‌。


两者差异越大，说明网格越粗，需加密 ‌‌

‌检查红色应力区域覆盖至少两层单元‌

在 ANSYS Workbench 中，若高应力区（如红色区域）‌连续覆盖至少两个单元‌，通常认为网格足够精细 ‌‌

‌能量误差评估‌

能量误差高的区域表明应力不匹配严重，‌建议局部加密网格‌ ‌‌

实用建议（基于最新资料）


‌优先使用高阶单元‌（如 2nd-order 四面体/六面体），其在中等网格密度下即可保证精度，且对畸变不敏感 ‌‌

‌关键区域局部加密‌：在应力集中、接触面、曲率半径小处使用 ‌Local Sizing‌ 或 ‌Sphere of Influence‌，避免全模型过密 ‌‌

‌初始网格设置‌：取模型‌最小特征尺寸的 1/5～1/10‌ 作为全局单元尺寸 ‌‌

‌避免低阶四面体单元‌：尤其在结构分析中，其结果不可靠，应尽量不用 ‌‌

✅ ‌总结‌：网格并非越密越好，而应‌在关键区域适度加密‌，并通过‌收敛性验证‌确认结果可靠性。平衡‌精度、效率与工程经验‌是核心原则 ‌‌
