ANSYS 焊接仿真主要通过热 - 力顺序耦合技术，模拟焊接过程中的温度场、残余应力及变形，核心模块包括Ansys Mechanical与APDL，支持移动热源、生死单元等关键功能。用户可通过官网博客获取基础建模指南（Ansys 官方博客），结合具体工艺参数实现从变形预测到疲劳寿命评估的全流程分析。
核心仿真技术与流程
ANSYS 焊接仿真的底层逻辑是将复杂的多物理场过程解耦为热分析与结构分析两个阶段，通过数据传递实现精确预测。
热 - 力顺序耦合

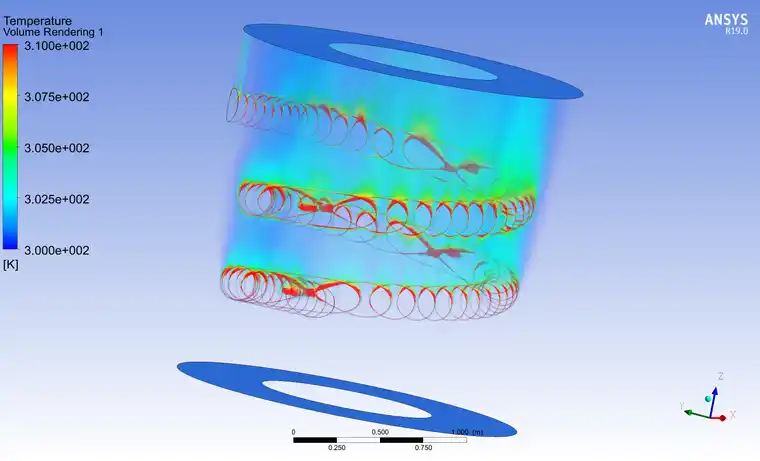

先热后力：首先利用热分析模块（如 Steady-State Thermal 或 Transient Thermal）计算焊接过程中的温度场分布，随后将温度场作为热载荷导入结构分析模块（Static Structural）计算应力与变形。
数据传递：在 ANSYS Workbench 中，可直接将热分析的"Solution"单元格拖拽至结构分析的"Setup"单元格，建立"Imported Load"数据通道，确保温度载荷准确映射。
动态过程模拟技术
移动热源模型：用于模拟焊枪或激光束的移动，支持高斯热源、双椭球热源等模型，需精确设置热功率、焊接效率及移动速度。
生死单元技术：通过"EKILL"和"EALIVE"命令或相应设置，在计算过程中动态激活或杀死单元，模拟焊缝金属从无到有的填充过程，适用于多道焊等复杂场景。
平台选择
Workbench 平台：操作直观，支持插件（如 Moving_Heat_Flux）实现移动热源，适合常规焊接仿真。
APDL 经典界面：灵活性更高，支持自定义命令流编程，适合复杂热源定义及非线性材料属性的精细控制。

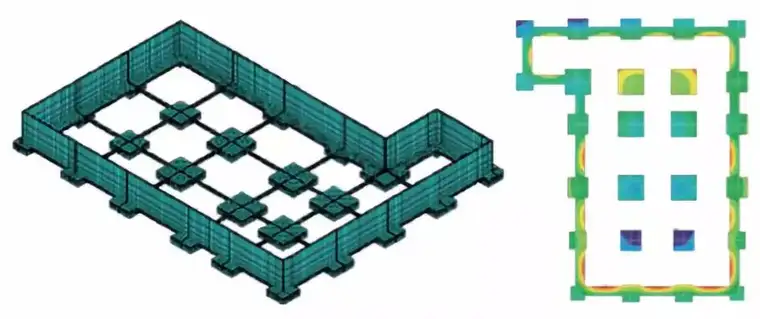

关键建模与网格策略
网格质量直接决定计算收敛性与结果精度，针对点焊与焊缝实体建模存在不同的网格划分要求。
点焊连接建模
单元类型限制：在 Ansys Mechanical 中进行点焊（Spot Weld）连接分析时，被连接结构的网格必须使用四面体单元，若使用六面体单元会导致载荷传递失败并报错。
创建方式：可在 Spaceclaim 中使用点焊工具自动生成，或在 Mechanical 的"Connections"文件夹中手动定义硬点连接。
焊缝实体建模
热影响区细化：为准确预测疲劳寿命，需在焊缝根部及热影响区（HAZ）创建具有适当网格模式的焊缝，捕捉陡峭的应力梯度。
单元选择：对于一般结构焊缝，可使用六面体或四面体单元，但薄壁件厚度方向至少需划分 3 层单元以描述弯曲行为。
结构化网格：在评估焊缝耐久性时，结构化四边形网格优于非结构化网格，能更准确捕捉焊趾处的峰值应力。
常见误差来源与优化
仿真结果“算不准”往往源于基础参数设置错误，需重点规避热源、网格及时间步长方面的常见陷阱。
热源参数设置
功率校准：软件中通常要求输入“净功率”，需根据公式“净功率 = 总功率 × 效率”计算，避免直接填入焊机总功率导致过度加热。
斜坡控制：务必开启热源功率的“上下斜坡”选项，模拟热源启动和停止的平滑过程，防止温度梯度突变。
时间步长控制
步长估算：对于移动热源，时间步长应保证热源移动距离不超过一个单元尺寸，避免能量传递失真。
自动步长：在高度非线性焊接过程中建议开启自动时间步（Auto Time Stepping）以辅助收敛，但在需固定输出时间点时应手动设置合理步长。
材料属性定义
温度相关性：必须定义材料属性（如弹性模量、屈服强度）随温度变化的曲线，高温下材料软化对残余应力计算影响显著。
相变影响：高精度仿真需考虑熔池凝固及热影响区的微观组织变化对材料性能的影响。
