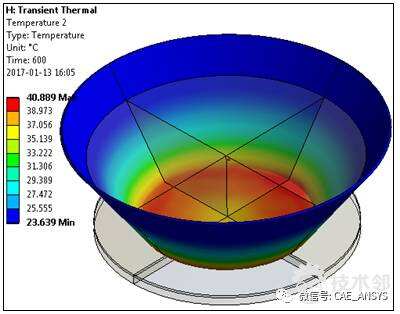

在 ANSYS 中将装配体零件“合为一体”,主要取决于分析需求:是永久性几何融合,还是仅在分析中表现为整体。以下是两种主流方法:一、几何层面永久合并(推荐用于简化模型)
适用于需减少接触设置、降低网格复杂度的场景,操作在 SpaceClaim 或 DesignModeler 中完成。
SpaceClaim 操作步骤:打开装配体文件(如 STEP、IGS 等)。
按住 Ctrl 键选择所有要合并的实体(图形窗口或结构树中均可)。
切换到顶部 “设计” 选项卡 → “组合” 组 → 点击 “合并”(Union)。
合并后结构树中仅剩一个实体,验证剖面是否连续。
DesignModeler 操作步骤:确保所有实体属于同一 Part(若不在同一 Part,右键选择 “Form New Part”)。
菜单栏选择 “Create” → “Boolean” → “Unite”。
指定 Target Body(基准体)和 Tool Bodies(待合并体)。
点击 “Generate” 完成合并。
✅ 优势:生成单一连续几何体,网格无需接触处理。
⚠️ 注意:实体必须接触或重叠,否则布尔运算失败;可启用 “Patch Independent” 或清除小特征提升成功率
二、分析层面模拟合为一体(保留原始几何)
适用于需保留零件界面(如后续可能修改接触)或避免布尔失败的情况,使用 Shared Topology 或 Bonded Contact。
Shared Topology(推荐用于网格连续):在 Workbench 的 Model 模块中,右键 Geometry → Insert → Shared Topology。
设置 Tolerance(默认通常足够),系统自动在重合面生成连续网格,节点共享
Bonded Contact(用于力学上无相对运动):在 Mechanical 中,进入 Connections → Contacts。
将接触类型设为 “Bonded”,可自动或手动选择接触面。
此方法不改变几何,但约束接触面无相对滑动或分离
✅ 优势:保留原始结构,便于参数化修改;避免布尔失败风险。
⚠️ 注意:仍存在接触界面,计算量略高
三、关键注意事项
几何位置要求:合并前确保零件接触或重叠,否则需先用 Move 工具调整
布尔失败处理:启用 Repair → Patch Independent 忽略微小几何。
简化倒角、小孔等细节
验证合并结果:结构树中实体数量是否为 1(几何合并)。
使用 Section Plane 检查内部无分界面。
在 Mechanical 中查看 Mesh → Show Mesh Connectivity 确认节点共享
四、操作建议选择
需求 推荐方法
永久合并,简化模型 SpaceClaim/DesignModeler 布尔 Unite
保留零件独立性,但需网格连续 Shared Topology
仅需力学上无相对运动 Bonded Contact
💡 提示:若仅需在 Mechanical 中操作(无几何编辑权限),只能使用 Bonded Contact 模拟“合为一体”效果,但不能实现真正几何融合
