ansys16怎么自由旋转三维模型

在 ‌ANSYS 16‌ 中自由旋转三维模型，主要通过 ‌工作平面（Workplane）‌ 或 ‌坐标系转换‌ 实现。由于 ANSYS 16 通常指 ‌ANSYS Mechanical APDL 16.0‌ 或 ‌ANSYS Workbench 16.0‌，以下分别说明两种环境下的操作方法。

一、ANSYS Mechanical APDL 16.0（经典界面）

在 APDL 环境中，‌“自由旋转”并非直接鼠标拖拽‌，而是通过 ‌设置当前坐标系为圆柱坐标系，再执行 Move 操作‌ 来实现绕指定轴旋转。

核心步骤：

‌确定旋转轴‌：例如绕总体 Y 轴旋转 90°。

‌切换坐标系‌：

命令方式：输入 csys, 5（5 表示总体圆柱坐标系，轴线为 Y 轴）。

GUI 路径：Utility Menu > Workplane > Change Active CS to > Global Cylindrical Y。

‌选择模型实体‌（如 Areas、Volumes 等）。

‌执行旋转（Move）‌：

GUI 路径：Main Menu > Preprocessor > Modeling > Move/Modify > [实体类型] > All。

在弹出的 Move 对话框中，输入 ‌DY 值为旋转角度‌（如 -90 表示绕 Y 轴反向旋转 90°）。


✅ ‌关键原理‌：在圆柱坐标系中，沿 ‌θ 方向（即 Y 方向）移动‌ 实际上是 ‌绕坐标系轴线（Z 轴）旋转‌，输入值单位为角度 ‌‌

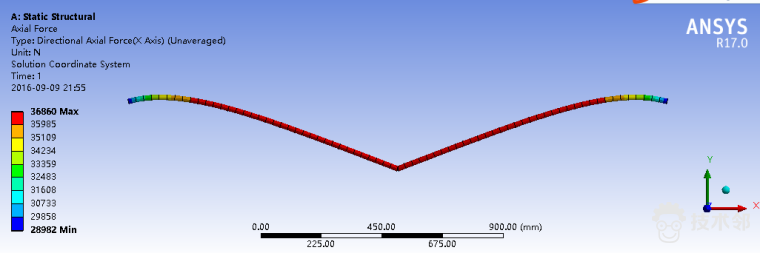

二、ANSYS Workbench 16.0（DesignModeler）

在 Workbench 的 ‌DesignModeler‌ 中，支持更直观的几何操作，但“自由旋转”仍需通过 ‌旋转工具（Revolve）‌ 或 ‌移动/复制体（Move/Copy Body）‌ 实现。

推荐方法：使用 ‌Move/Copy Body‌

在 ‌Tree Outline‌ 中选中要旋转的 ‌Body‌。


点击工具栏中的 ‌Move/Copy Body‌（图标为带箭头的立方体）。

在 ‌Details View‌ 中：

设置 ‌Type‌ 为 ‌Rotation‌。

指定 ‌Axis‌（可选择边线、坐标轴或定义新轴）。

输入 ‌Angle‌（如 45°）。

点击 ‌Generate‌ 完成旋转。

⚠️ 注意：Workbench 中 ‌不支持鼠标拖拽自由旋转‌，必须指定旋转轴和角度 ‌‌

补充说明

若需 ‌绕任意轴自由旋转‌，可先创建局部坐标系（Local Coordinate System），使其 Z 轴与目标旋转轴对齐，再按上述方法操作 ‌‌

在 APDL 中，若模型与其他实体有公共边界，直接旋转可能失败，建议先 ‌复制模型再删除原体‌ ‌‌

如需进一步操作指导，可参考官方手册：ANSYS 16.0 Help Documentation。
