ANSYS 静力学仿真主要用于分析工程结构在恒定载荷作用下的应力、变形及应变状态，是结构仿真中最基础且应用最广泛的分析类型。其标准操作流程基于 ANSYS Workbench 平台，涵盖前处理建模、求解设置与后处理评估三大核心阶段，适用于机械、土木及航空航天等领域的零部件强度校核。
核心操作流程
项目创建与几何导入
在 Workbench 工具箱中拖入"Static Structural"（静力结构分析）模块，双击 Geometry 进入建模环境。
支持导入 STEP、IGES 等中性格式模型，复杂模型需检查并修复几何缺陷，确保无干涉或破面。
对于简单模型，可直接使用 DesignModeler 或 SpaceClaim 进行参数化建模，如拉伸、旋转及布尔运算。
材料属性定义
进入 Engineering Data 库，为模型赋予材料属性，关键参数包括弹性模量、泊松比和密度。
若使用自定义材料（如铝合金或复合材料），需手动输入准确参数，例如结构钢弹性模量约为 2e11 Pa，泊松比 0.3。
涉及非线性材料（如橡胶、硅胶）时，需选择超弹性模型（如 Yeoh 模型）并开启大变形选项。
网格划分与求解
在 Mechanical 界面中进行网格划分，规整几何体可采用自动划分，复杂区域需局部加密或使用多区域（MultiZone）方法。
设置边界条件，包括固定约束（Fixed Support）、位移约束及载荷（力、压力、重力等），需确保符合实际工况。
点击 Solve 进行求解，计算时间取决于模型规模与网格数量，建议先使用粗网格试算验证设置。
结果后处理
求解完成后，查看等效应力（Equivalent Stress）云图以评估强度，查看总变形（Total Deformation）以评估刚度。
需注意应力奇异点（如尖角处应力无限大），此类区域结果不可信，应结合工程经验判断。
支持生成动画、报表及特定路径的应力线性化结果，用于撰写仿真报告。
关键设置与技巧
模型简化策略
对称简化：若模型、材料及载荷均对称，可截取 1/2 或 1/4 模型进行分析，大幅降低计算资源消耗。
维度简化：对于薄板或长梁结构，可分别简化为平面应力/应变模型或梁单元模型，提高计算效率。
刚体简化：装配体中非关注变形的零件可设为刚体，仅保留其质量或接触传递功能。
接触与连接设置
装配体分析需定义接触类型，常见包括绑定（Bonded）、无摩擦（Frictionless）及粗糙（Rough）。

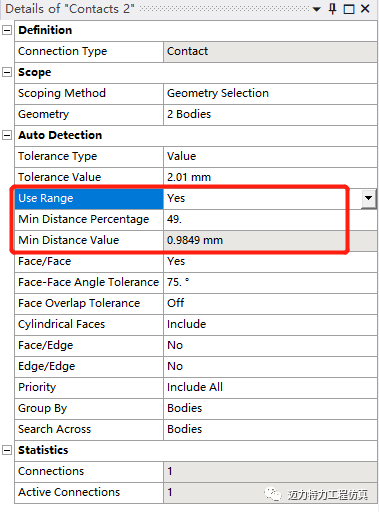

过盈配合可通过接触偏移（Interface Treatment）设置，避免修改几何模型，推荐采用斜坡加载（Ramped Effects）以确保收敛。
对于点载荷或约束，建议创建硬点（Load Point）或使用远程点（Remote Point）避免局部应力集中失真。
计算精度控制
网格质量直接影响结果准确性，需检查网格品质因子，一般要求最低品质高于 0.1。
非线性分析（如接触、大变形）需调整子步数（Substeps）与收敛准则，必要时开启弱弹簧（Weak Springs）防止刚体位移。
单位系统需统一，推荐在 Mechanical 界面顶部确认使用公制单位（mm, kg, N, MPa）。
学习资源与建议
参考书籍
《ANSYS Workbench 有限元分析实例详解（静力学）》系统梳理了从基础步骤到非线性分析的完整流程，包含 470 页工程案例，适合初级至中级用户参考。
百科
该书涵盖梁单元、壳单元及复合材料模块应用，强调软件操作与工程问题的映射关系。
百科
实践建议
初学者建议从简单悬臂梁或压力容器案例入手，熟悉“导入模型→材料→网格→边界载荷→求解→后处理”六步流程。
结果判断需结合常识，例如悬臂梁固定端应力最大，若结果相反则需检查边界条件或载荷方向。
涉及复杂装配体时，注意接触设置与网格兼容性，必要时使用 Hypermesh 进行前处理再导入 ANSYS 求解。
