在ansys workbench中创建局部坐标系

在 ‌ANSYS Workbench‌ 中创建局部坐标系，是进行复杂结构分析、施加特定方向载荷或提取局部结果的重要步骤。根据最新公开资料（截至2026年），以下是主流且可靠的操作方法：

‌创建局部坐标系的核心步骤‌

‌进入 Mechanical 界面‌

在 Workbench 项目中双击 ‌Model‌（如 Static Structural、Modal 等），进入 Mechanical 前处理环境。

‌插入局部坐标系‌

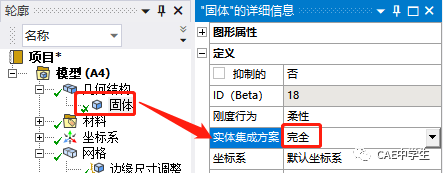

在左侧 ‌树形结构‌ 中，右键点击 ‌Coordinate Systems‌。

选择 ‌Insert → Coordinate System‌，即可创建一个新的局部坐标系 ‌‌

‌设置坐标系类型‌

在右侧 ‌Details of Coordinate System‌ 面板中：

‌Type‌ 可选：

Cartesian（笛卡尔坐标系）

Cylindrical（圆柱坐标系）‌‌

默认为笛卡尔坐标系。

‌定义原点（Origin）‌

‌Define By‌ 选项：

Geometry Selection：在图形窗口中选择点、边、面或体，原点自动设为其几何中心（如面心、体心等）‌‌

Global Coordinates：手动输入 X、Y、Z 坐标值，精确指定原点位置 ‌‌


‌定义主轴与副轴方向‌

‌Principal Axis‌（通常为 X 轴）和 ‌Secondary Axis‌（通常为 Y 轴）可分别通过以下方式定义：

Geometry Selection：选择一条边或面法线作为轴向 ‌‌

Global X/Y/Z Axis：对齐至全局坐标轴方向 ‌‌

支持绕轴旋转（如 Rotate X/Y/Z）以微调方向 ‌‌

‌命名与使用‌

可右键坐标系 → ‌Rename‌ 重命名（如 “XY_CutPlane”）‌‌

创建后可在 ‌Load‌、‌Constraint‌、‌Probe‌ 或 ‌Result Section‌ 中引用该坐标系 ‌‌

‌常见应用场景‌

‌对称边界条件‌：定义对称面需基于局部坐标系的 XY 平面 ‌‌

‌斜截面应力分析‌：通过旋转坐标系提取不同角度截面上的应力 ‌‌

‌探针定位‌：在非节点位置添加温度或位移探针时，需先创建局部坐标系 ‌‌

‌各向异性材料‌：定义材料主轴方向与局部坐标系对齐 ‌‌

‌注意事项‌

局部坐标系分为两类 ‌‌

‌Associative‌（关联型）：随几何变化自动更新。

‌Non-Associative‌（非关联型）：独立于几何，位置固定。

若未明确指定，分析可能默认使用 ‌Global Coordinate System‌，导致载荷方向错误 ‌‌
