ANSYS噪声仿真分析是一个典型的多物理场耦合过程，通常涉及电磁、结构、流体（CFD）与声学模块的协同，旨在预测和优化设备或系统的噪声特性。其核心流程包括声源识别（如电磁力、湍流）、结构振动响应计算以及最终的声场辐射分析，常用ANSYS Workbench平台进行集成仿真。
噪声仿真分析的核心流程与步骤
进行完整的噪声仿真，通常遵循一个从源到场的系统化流程：声源建模与计算：这是噪声分析的起点。需要根据噪声类型选择合适的物理场模块进行声源计算。
电磁噪声：例如变压器、电机，需在ANSYS Maxwell中进行电磁场分析，计算作用在铁芯或绕组上的电磁力分布，并对其进行傅里叶变换（FFT）以获得各频率分力的幅值和相位。
气动或流体噪声：例如风扇、汽车风噪，需在ANSYS Fluent中进行CFD分析，获取流场压力与速度的波动数据作为声源。
结构振动噪声：若声源直接来自机械振动，则需在ANSYS Mechanical中进行模态或谐响应分析，获取结构表面的振动速度。

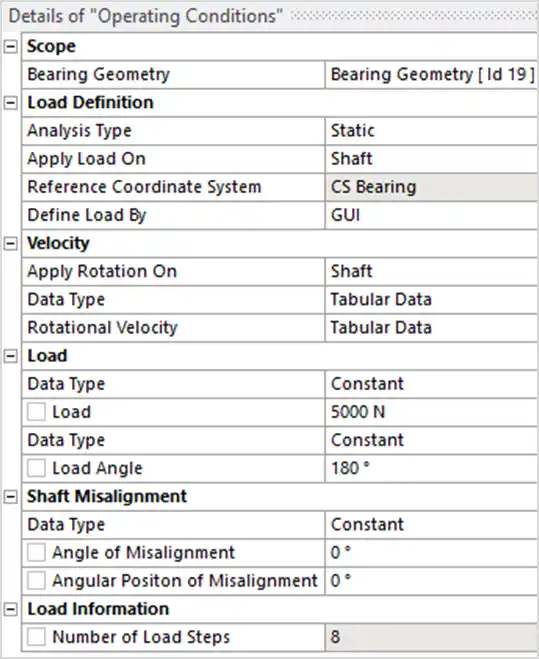

结构振动响应分析：将上一步获得的声源（如电磁力、压力波动）作为载荷，导入到ANSYS Mechanical中进行结构动力学分析。
关键设置：需要准确定义材料属性（如弹性模量、密度、阻尼比）、约束条件（模拟真实安装状态）并控制网格质量。常见的错误包括约束不足、网格过粗或材料参数输入错误，这些都会导致结果失真。
分析类型：通常进行谐响应分析，计算结构在简谐激励下的振动响应，输出关键表面的振动速度或位移数据，为下一步声学分析提供边界条件。
声场辐射分析：将结构振动数据导入声学模块，计算噪声在空气中的传播与分布。
创建空气域：这是关键且易错的环节。 空气域尺寸通常需至少为声源物体最大尺寸的3倍，并需设置合理的膨胀层和吸收边界（如PML层）以减少虚假反射。
声学分析：在ANSYS Acoustics或Harmonic Acoustics模块中，将结构表面的振动速度设置为边界条件，求解声学波动方程（如亥姆霍兹方程）。
后处理与评估：结果可查看声压级云图、提取特定位置的A计权声压级、分析噪声频谱等，以评估噪声水平并识别主要噪声成分。
关键模块与工具选择
ANSYS软件家族提供了针对不同噪声类型的专用模块：ANSYS Workbench：是进行多物理场耦合噪声仿真最常用和友好的集成平台。 它允许用户以项目流程图的方式轻松链接Maxwell、Mechanical、Fluent和Acoustics等模块，实现数据自动传递。
ANSYS Maxwell：专门用于电磁场分析，是计算电磁力声源的核心工具，适用于电机、变压器等设备的电磁噪声仿真。
百科
ANSYS Fluent：强大的CFD工具，用于计算流体产生的噪声源（如湍流、涡脱落），适用于气动噪声仿真。其声学功能支持直接噪声计算和后处理。
ANSYS Mechanical & Acoustics：Mechanical负责结构振动分析，Acoustics扩展模块则专门用于声学仿真，两者结合可处理结构振动辐射噪声问题。
其他专用工具：对于特定问题，如PCB的电磁串扰噪声，可使用ANSYS SIwave进行频域分析；对于线缆系统的辐射噪声干扰，可使用EMA3D Cable等工具。
典型应用案例与技巧
不同工程领域的噪声仿真有其侧重点和技巧：变压器噪声仿真：重点关注电磁力引起的铁芯振动。技巧包括：在Maxwell中准确设置硅钢片的非线性BH曲线；在声学分析中，空气域边界应足够大以避免声波反射影响结果；主要噪声频率成分（如100Hz来自磁致伸缩）可用于指导降噪设计（如优化铁芯接缝）。
电机NVH（噪声、振动与声振粗糙度）仿真：流程与变压器类似，但更关注与驱动器开关频率相关的电磁噪声。关键步骤是通过谐响应分析获得多转速下的振动瀑布图，再导入声学模块分析噪声分布。
气动噪声仿真（如风扇、汽车）：声源直接来自Fluent计算的流场数据。重要注意事项：网格划分需满足声学计算要求，通常一个波长内至少需要5-20个网格点，计算高频噪声需要更密的网格；同时需定义监控点（Receiver）的位置来评估特定位置的噪声。
结构模态分析与噪声预防：例如车辆底盘，首先进行模态分析获取固有频率和振型，旨在避免结构固有频率与激励频率（如发动机转速）重合产生共振噪声。 需注意模型简化程度和约束条件的准确性。
通用技巧与常见错误：模型简化：保留关键受力结构（如铁芯、绕组），简化非承力部件，但过度简化会影响精度。
网格质量：网格畸变率（Skewness）和纵横比（Aspect Ratio）是重要指标，质量差会导致结果误差。
数据传递：确保在多物理场耦合中，力、振动速度等数据在模块间正确传递。
