将CAD二维图导入ANSYS，关键在于选择合适的格式、正确导出、并在ANSYS中正确设置分析类型。以下是基于最新公开资料整理的操作指南：一、推荐导入格式
ANSYS Workbench 支持以下中性格式导入二维图形，优先推荐：STEP (.stp / .step)：兼容性最好，尤其适合保留面域和装配结构。
IGES (.igs / .iges)：老但稳定，适用于简单二维几何。
SAT (.sat)：ACIS格式，适合从AutoCAD导出的实体或面域。
DXF (.dxf)：AutoCAD原生格式，但导入3D模型易出问题；二维图可尝试，但需清理冗余线条
⚠️ 注意：DWG格式在ANSYS中导入3D模型容易出错，二维图虽可尝试，但不如上述中性格式稳定
二、CAD端操作步骤（以AutoCAD为例）

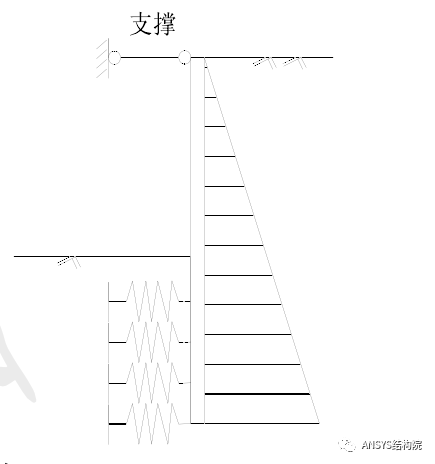

清理图形：删除多余图层、标注、文字。
确保所有线条闭合（若需生成面域）。
使用 REGION 命令将闭合区域转为面域（提高导入成功率）
导出为支持格式：STEP/SAT：输入命令 ACISOUT，选择对象，保存为 .sat 文件
DXF：文件 → 另存为 → 保存类型选 AutoCAD DXF (*.dxf)
单位统一：确认CAD中单位（如mm），并在导出前设置一致，避免ANSYS中尺寸缩放1000倍
三、ANSYS Workbench导入步骤

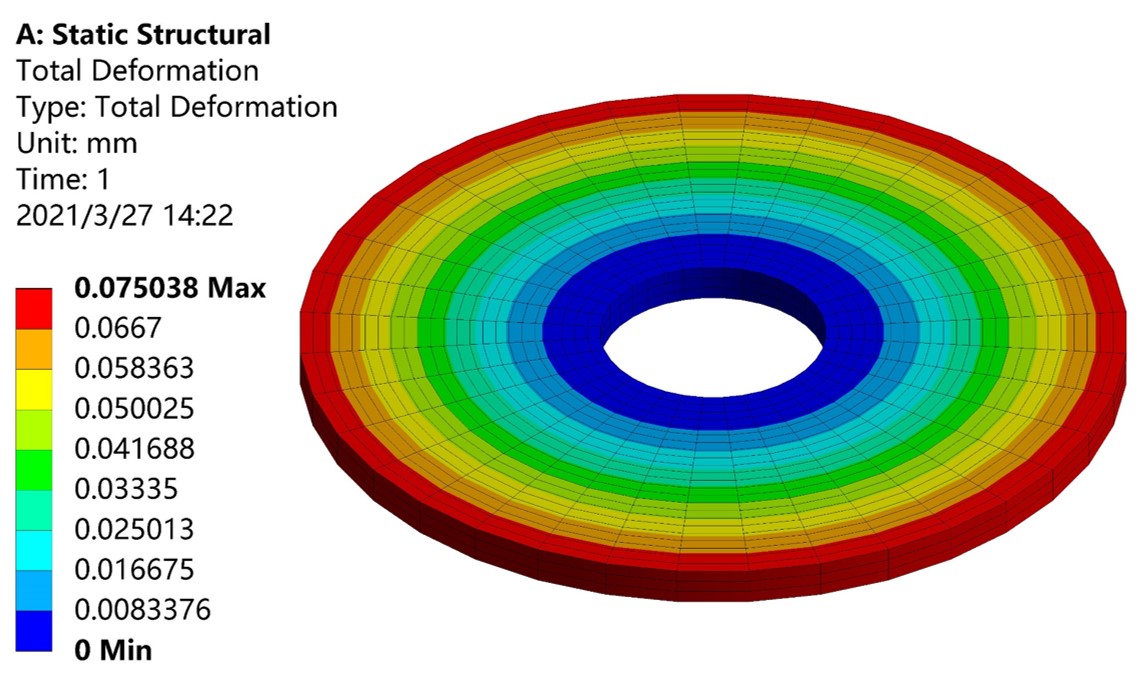

新建分析系统（如 Static Structural）。
右键 Geometry → Import Geometry → Browse，选择导出的文件（如 .sat 或 .stp）
进入DesignModeler：检查模型是否完整（Tree Outline中可见几何）。
若有破面或缺失，点击 Check Geometry → Heal Geometry 修复
设置单位：在DesignModeler顶部菜单栏 → Units → 选择与CAD一致的单位（如mm）
激活2D分析（关键！）：返回Workbench界面，勾选 Properties。
选中 Geometry，在右侧 Analysis Type 中选择 2D
双击 Model 进入Mechanical，在 Geometry → 2D Behavior 中设置具体2D类型（如Plane Stress）
四、常见问题及解决
模型导入为空（Empty）：检查文件路径是否含中文，改用英文路径
重新导出为STEP格式，确保包含面域而非仅线条
线条无法生成面：在CAD中使用 REGION 命令创建面域后再导出
或在DesignModeler中使用 Create → Area From Lines 手动生成面
尺寸异常（缩小1000倍）：单位未统一！在DesignModeler中手动设置单位，或在CAD中统一为mm后再导出
电场分析报错：确保所有几何在同一平面（XY平面），无重叠或断裂线段
使用 Simplify → Remove Small Features 清理微小细节
五、实用技巧
优先使用STEP AP214格式，兼容性优于IGES和原生格式
避免中文路径和文件名，ANSYS对Unicode支持不佳
若需参数化建模，可直接在DesignModeler中重建二维草图，更稳定
如需进一步操作演示，可参考：仿真秀—ANSYS Workbench 2D分析方法。
