ansys应力变形仿真

ANSYS应力变形仿真是一种基于有限元分析（FEA）的工程模拟方法，用于预测结构在载荷作用下产生的内部应力分布和形状变化。‌其核心流程通常包括几何建模、材料属性定义、载荷与约束施加、求解计算以及后处理分析‌，是产品设计验证、强度校核和优化改进的关键工具。

仿真流程的关键步骤

进行一次完整的ANSYS应力变形仿真，通常遵循以下核心步骤：

‌几何模型准备‌：在ANSYS Workbench环境中导入或创建结构的3D模型。对于复杂结构，常需要进行几何简化，如忽略不影响整体应力分布的细小圆角或孔洞，以提高计算效率。

‌材料属性与网格划分‌：

为模型中的各个部件赋予正确的材料属性，如弹性模量、泊松比和密度。

‌网格划分是影响仿真精度和速度的关键环节‌。需根据结构特征选择合适的单元类型（如四面体、六面体）并控制网格密度，在应力可能集中的区域进行局部网格加密。

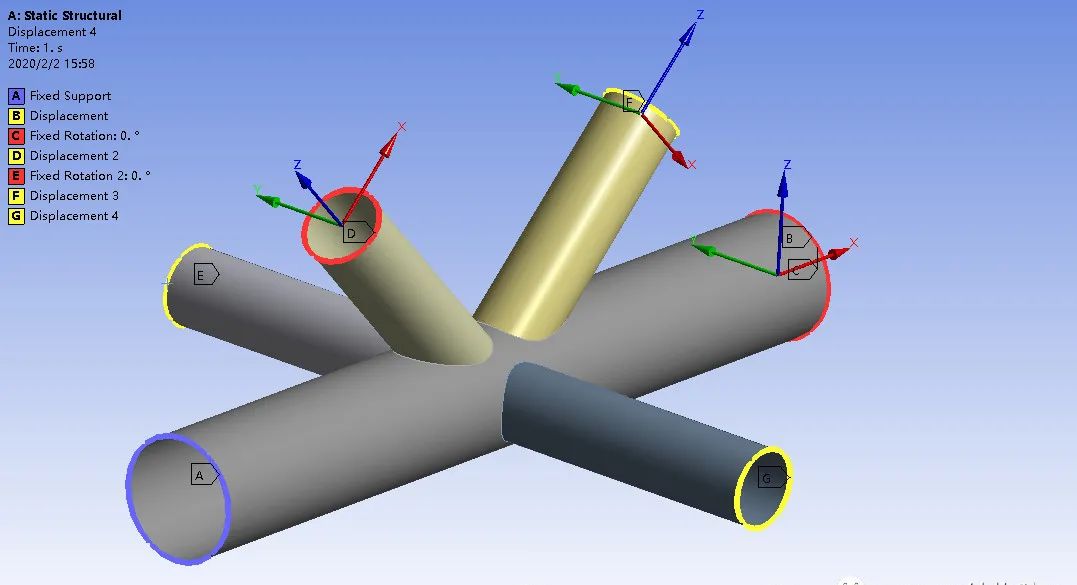

‌施加载荷与边界条件‌：在模型上定义真实的工况，包括：


‌约束‌：固定某些部位（如支撑点）的位移。

‌载荷‌：添加力、压力、扭矩或温度场等。

‌求解与后处理‌：设置求解器参数并运行计算。完成后，在后处理模块中查看：

‌应力结果‌：如等效应力（Von Mises Stress）云图，用于判断是否超过材料屈服强度。

‌变形结果‌：总变形或方向变形云图，以及变形动画，用于评估结构刚度。

技巧与注意事项

为确保仿真结果的有效性和可靠性，需要注意以下要点：

‌模型简化与假设的合理性‌：仿真基于一系列假设，需明确其适用范围。例如，线性静态分析假设材料为线弹性且变形小，不适用于大变形或塑性问题。


‌网格质量检查‌：在求解前，务必检查网格质量指标（如单元扭曲度、雅可比），低质量网格可能导致求解失败或结果不准确。

‌载荷与约束的准确性‌：载荷的大小、方向和施加位置应尽可能贴近实际工况。不合理的约束设置会导致模型出现异常刚体位移。

‌结果解读与验证‌：‌初步仿真结果应与理论估算、经验或简单测试数据进行对比验证‌，这是判断仿真设置是否正确的重要环节。对于复杂问题，可考虑进行多方案对比分析。

结果分析与工程应用

解读应力变形仿真结果，并将其转化为工程决策依据，是仿真的最终目的。

‌强度评估‌：通过对比最大等效应力与材料的许用应力（如屈服强度），判断结构在当前载荷下是否安全。若应力超标，则需进行设计改进。

‌刚度与变形评估‌：观察最大变形量和变形形态，判断是否满足使用要求（如精密设备的变形公差）。

‌优化设计指导‌：基于应力云图识别出高应力区域（应力集中点）和过度设计区域（低应力区），为结构优化（如加强、减重）提供明确方向。例如，可以据此调整壁厚、增加肋板或改变材料。
