ansys仿真丝杠螺母连接处绑定

在 ANSYS 仿真中对‌丝杠螺母连接处进行绑定设置‌，属于典型的螺纹连接接触建模问题。根据当前公开资料（截至2026年5月），以下是关键操作要点和建议：

‌绑定接触（Bonded Contact）的适用场景‌

‌绑定接触‌表示两个部件在接触面上‌完全固定、无相对滑动或分离‌，适用于：

螺母与丝杠螺纹区域的紧密配合；

初步分析或关注整体结构刚度/位移，而非局部螺纹应力；

模型简化以提升计算效率。

⚠️ 注意：绑定会‌忽略实际螺纹间隙和滑动行为‌，可能高估局部刚度，不适合研究螺纹磨损、松动或高精度应力分布。

‌设置步骤（以 ANSYS Workbench 为例）‌

‌几何准备‌

确保丝杠与螺母的接触面（通常为内螺纹圆柱面与外螺纹圆柱面）‌几何上对齐‌，无过大间隙。

若存在微小间隙，可通过“Pinball Region”或“Geometric Correction”补偿 ‌‌

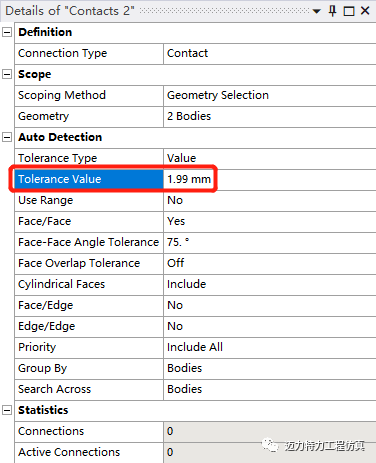

‌创建接触对‌


在 ‌Mechanical‌ 界面中，右键 → ‌Insert → Contact Pair‌。

或使用自动接触（Auto Contact），再手动修改类型。

‌设置接触类型为 Bonded‌

在接触对详情中：

‌Contact Type‌：选择 ‌Bonded‌；

‌Contact Region‌：选择丝杠外螺纹面；

‌Target Region‌：选择螺母内螺纹面；

‌Algorithm‌：推荐使用 ‌Augmented Lagrange‌（收敛性好）或 ‌Penalty‌（速度快）‌‌

‌网格要求‌

接触区域需‌适当加密网格‌，尤其在螺纹牙顶/牙底处；

可对接触面使用 ‌Mapped Meshing‌ 或 ‌Sweep Meshing‌ 提高质量 ‌‌


‌边界条件与载荷‌

预紧力应通过 ‌Bolt Pretension‌ 正确施加，避免直接约束接触面 ‌‌

固定支撑应远离螺栓应力锥区域，防止结果失真 ‌‌

‌替代方案对比（根据精度与效率需求）‌

方法 精度 计算成本 适用场景

‌绑定接触（Bonded）‌ 低（忽略螺纹细节） 极低 快速评估、整体刚度分析

‌摩擦接触（Frictional）‌ 中 中 考虑滑动、预紧传递

‌实体螺栓（含真实螺纹）‌ 高 极高 螺纹应力、疲劳、磨损分析

‌Beam + Pretension‌ 中高 低 快速预紧力模拟 ‌‌

推荐：若仅需模拟丝杠螺母‌连接刚性传递载荷‌，‌Bonded 是最优选择‌；若需研究螺纹局部行为，则需采用更精细模型 ‌‌


‌参考资料‌

‌‌

ANSYS Workbench 螺栓连接简化方法（知乎，2025）

‌‌

连接与绑定的区别（CSDN，2025）

‌‌

ANSYS 螺纹设置方法（CADIT，2017）

‌‌

剪力作用下螺栓连接案例（CSDN，2026）

‌‌

ANSYS 接触间隙处理全解（百度，2026）

如需具体操作视频或案例文件，可参考 仿真秀平台 提供的螺栓连接教程 ‌‌
