ansys仿真标尺设置

在 ANSYS 仿真中，“标尺”通常指 ‌结果云图的色标（Legend）范围‌ 或 ‌模型比例尺（几何尺寸）‌。根据公开资料和当前主流版本（如 ANSYS 2024 R2），设置方法如下：

‌一、修改结果云图的标尺（色标范围）‌

适用于 ‌Stress、Displacement、Strain 等结果的可视化标尺‌。

‌在 ANSYS Workbench（2024 R2 及上面版本）中‌：

在 ‌Solution‌ 部分双击某结果（如 Equivalent Stress）。

在 ‌Details View‌ 中找到 ‌“Range”‌ 或 ‌“Auto Scale”‌ 选项。

将 ‌“Auto Scale” 设为 Manual‌。

手动输入 ‌“Min” 和 “Max”‌ 值，即可自定义标尺范围 ‌‌

‌在 LS-DYNA 后处理（d3plot 文件）中‌：

可通过 ‌LS-DYNA Pre/Post‌ 打开结果文件，直接双击标尺数值进行修改 ‌‌

⚠️ 注意：ANSYS 2020–2021 版本对 LS-DYNA 结果的标尺自定义支持有限，建议使用 ‌2024 R2 或更高版本‌ ‌‌

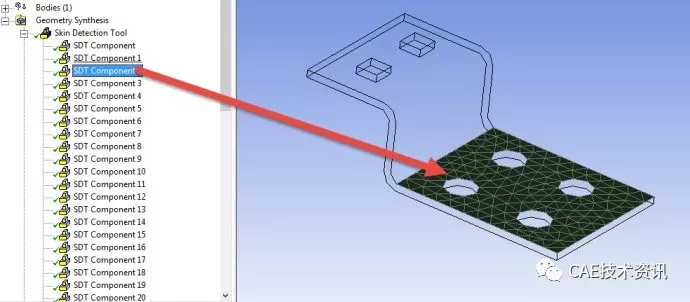

‌二、调整模型比例尺（几何尺寸缩放）‌

若导入模型时出现 ‌单位错误‌（如 500 mm 变成 2 m），需在 ‌Geometry 模块‌ 中缩放：

进入 ‌DesignModeler‌ 或 ‌SpaceClaim‌。

选择所有几何体（按住 Shift 点选或框选）。

点击工具栏 ‌“Scale”‌ 命令。

输入 ‌缩放因子‌：

放大：输入 >1 的数（如 2 表示放大 2 倍）。

缩小：输入 0~1 之间的数（如 0.5 表示缩小一半）。


确认操作，模型将按比例缩放 ‌‌

✅ ‌推荐做法‌：在导入文件时，检查并统一单位（如将导入单位设为 ‌mm‌），避免后续缩放 ‌‌

‌三、参数化模型中的标尺（用于尺寸定义）‌

在 ‌SpaceClaim‌ 中进行参数化设计时，可通过 ‌标尺工具‌ 定义距离或角度：

选择两个面或边。

点击 ‌“Dimension”‌ 或 ‌“Measure”‌ 工具。

系统自动创建标尺标注，并可将其转换为 ‌设计参数（Parameter）‌ ‌‌

如需进一步操作，可参考 ANSYS 官方帮助文档：ANSYS Help。
