ansys焊接接触设置

在 ANSYS Workbench 中模拟焊接，常规焊缝推荐使用‌绑定接触（Bonded）‌，点焊则需使用‌专用点焊工具‌并配合特定网格设置 。‌‌‌

常规焊接接触设置

‌接触类型‌：在 Mechanical 的"Connections"下新建接触，将 Type 设置为‌Bonded‌。该类型约束法向与切向运动，模拟完全固定连接，适用于焊缝、铆接等无相对位移场景 。

‌行为设置‌：Behavior 建议选择‌Program Controlled‌或‌Asymmetric‌。若接触面与目标面网格差异大，非对称设置计算效率更高；若网格均粗糙，对称设置可防止穿透 。


‌间隙处理‌：若存在初始间隙，可在 Advanced 中设置"Adjust to Touch"，自动闭合微小间隙以建立初始接触状态 。‌‌‌

点焊特殊模拟要求

‌建模方法‌：建议在 Spaceclaim 中使用‌Spot Weld 工具‌，选择焊接面与边线自动生成焊点，导入 Mechanical 后会自动创建连接 。

‌网格限制‌：点焊连接区域‌必须划分为四面体单元‌，若使用六面体单元会导致计算报错无法求解 。


‌连接形式‌：点焊在几何模型中转化为硬点，网格化过程中通过梁单元连接，需确保焊点位置顶点存在 。‌‌‌

关键注意事项

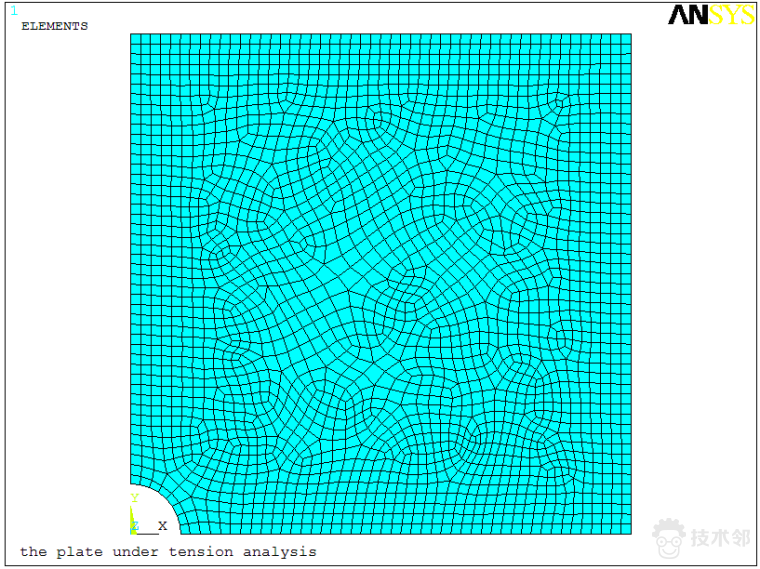

‌网格质量‌：接触区域网格需合理，低质量网格可能导致接触检测失败或收敛困难 。

‌刚度设置‌：默认接触刚度因子通常适用，若收敛困难可手动调整 FKN 因子，弯曲为主问题建议设为 0.01~0.1。‌‌‌
