ansys四面体和六面体网格划分的区别

在 ANSYS 中进行有限元分析时，‌四面体网格‌（Tetrahedral Mesh）和‌六面体网格‌（Hexahedral Mesh）是两种最常用的体网格类型，它们在生成方式、计算效率、精度及适用场景等方面存在显著差异。以下是基于权威公开资料的系统对比：

‌核心区别概览‌

‌网格生成自动化程度‌

‌四面体‌：高度自动化，适合复杂几何，几乎无需人工干预。

‌六面体‌：需较多人工操作（如分割模型、定义扫掠路径等），对几何规则性要求高。

‌单元数量与计算成本‌

‌四面体‌：为达到相同精度，通常需要 ‌5–8 倍于六面体的单元数量‌，导致内存和求解时间显著增加。

‌六面体‌：单元少、节点少，计算效率高，收敛性好。

‌精度与稳定性‌

‌四面体‌：低阶单元（如 TET4）易出现“剪切锁死”或“体积锁死”，但高阶单元（如 TET10）已大幅改善；在非线性、接触问题中稳定性较弱。

‌六面体‌：形函数更稳定，Jacobian 矩阵畸变小，‌在结构力学、接触、疲劳、大变形等非线性分析中精度更高、更可靠‌。

‌适用几何类型‌

‌四面体‌：适用于‌任意复杂几何‌（如带孔洞、曲面、细小特征的模型）。

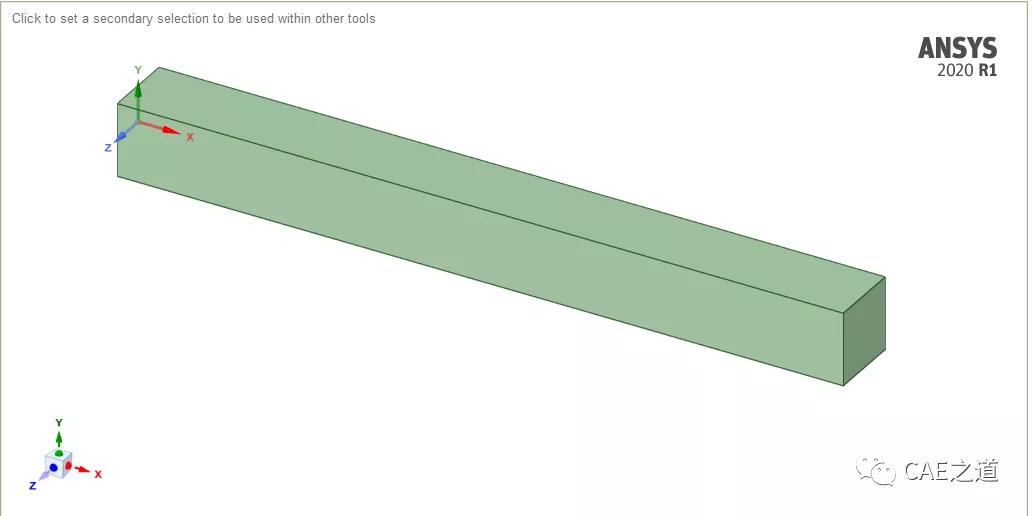

‌六面体‌：适用于‌规则或可分块规则化‌的几何（如长方体、圆柱、拉伸/旋转体）。

‌典型应用场景‌

‌四面体‌：多物理场耦合、生物力学、电子散热、复杂铸件等。

‌六面体‌：汽车底盘、飞机结构、压力容器、螺栓连接等结构强度与疲劳分析。

‌ANSYS Workbench 中的实现方式‌


网格类型 主要方法 特点

‌四面体‌ Tet-Free（自由四面体） 自动划分，适应性强，是复杂模型的默认选择 ‌‌

‌六面体‌ Hex-Mapped（映射六面体） 要求几何规则（如块状），生成结构化网格 ‌‌

Hex-Sweep（扫掠六面体） 适用于沿某一方向有规则过渡的几何（如管道）‌‌

Hex-Dominant（六面体主导） 自动混合网格，优先生成六面体，复杂区域用四面体填充 ‌‌


注：在 ANSYS Workbench 中，可通过右键点击 ‌Mesh → Method‌ 选择不同划分策略 ‌‌

‌工程选择建议‌

‌优先用四面体的情况‌：

几何极其复杂（如医疗器械、内部流道）。

初步仿真或快速验证。

计算资源充足。

‌优先用六面体的情况‌：

关注‌精度与收敛性‌（如接触、非线性、疲劳）。

模型较规则或可简化。

项目对‌计算时间敏感‌。

‌折中方案‌：

使用 ‌Hex-Dominant + Tet-Free 混合网格‌，兼顾效率与适应性 ‌‌

‌参考资料‌

‌‌

ANSYS 官方文档（Workbench Meshing 模块）

仿真秀、CSDN、知乎等平台近期（2025–2026）工程实践总结

💡 ‌提示‌：在 ANSYS Workbench 中，可使用 ‌“Mesh Metric”‌ 工具评估几何复杂度——若指标 >7，建议用四面体；<4 可优先考虑六面体 ‌‌
