在 ANSYS Workbench 中生成高质量的六面体网格，需结合几何准备、网格划分策略与工具使用。以下是基于最新公开资料（截至2026年）整理的核心方法和操作流程：一、适用场景与前提条件
几何规整性要求高：六面体网格适用于具有明显“扫掠方向”或可被合理切分的几何体。
推荐用于：结构件（如轴承座、机架）、流道等规则或半规则模型。
复杂几何建议：先用 多区（Multizone） 或 切分+扫掠 组合策略。
二、主流六面体网格划分方法
扫掠（Sweep）
要求模型在某一方向上具有一致的截面，适用于长条状、轴对称等几何。
多区（Multizone）
ANSYS 自动进行几何分解，无需手动切块，适合中等复杂度模型（如带孔、肋板的零件）
六面体主导（Hex Dominant）
混合网格，以六面体为主，局部含金字塔或四面体单元，适用于无法完全六面体化的复杂模型
映射（Mapped）
适用于简单面/体，需手动指定源面与目标面，控制严格但灵活性低。
三、标准操作流程（以 ANSYS Workbench 为例）
几何准备（关键！）
在 CAD 软件（如 SolidWorks）中采用 多实体建模，取消“合并结果”，保留逻辑分割
导入 ANSYS 后，在 DesignModeler 中选中所有实体 → 右键 → Form New Part，建立共享拓扑
启用高级网格功能（如需）
进入 Workbench → Tools → Options → Appearance → 勾选 Beta Options，激活 SCDM 网格生成工具（适用于 19.0+ 版本）
设置网格划分方法
在 Mesh 模块中：全局方法设为 Multizone 或 Sweep。
对复杂区域可局部指定 Hex Dominant。
控制网格尺寸：使用 Edge Sizing 或 Body Size 指定单元边长或划分份数
生成与检查网格
点击 Generate Mesh。
使用 Show → Mappable Faces 检查可映射面。
查看 Mesh Metric（如扭曲率、长宽比），确保质量达标（通常建议最小正交质量 > 0.3）
后处理优化
若出现四面体或金字塔单元过多，返回几何进行 局部切分 或调整 Virtual Topology
对流体问题，可叠加 Boundary Layer 网格以捕捉近壁面梯度
四、实用技巧与避坑指南
切分策略：对轴承座等复杂件，通常需 3–4 次渐进式切分，优先沿主要载荷路径分割
避免过度切分：保留倒角、小孔等非关键特征，用 Suppress Features 简化模型

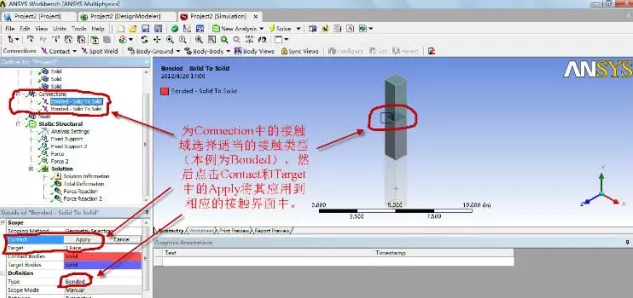

验证共节点：镜像或装配后，使用 Contact Region 或 Shared Topology 确保节点连续
新手建议：先尝试 Multizone，失败再手动切分；不要在高度曲面或孔洞密集区域强行六面体化
五、学习资源推荐
ANSYS Workbench实战：轴承座六面体网格划分全流程（附四次切分）
ANSYS Multizone 六面体网格应用案例
Hypermesh 六面体划分教程（B站）
注：若使用 ICEM CFD 或 CFX-Mesh，可采用更精细的六面体块结构划分，但学习曲线较陡，适合高级用户。
