在 ANSYS 中绘制内力图（如弯矩图、剪力图、轴力图）的方法，主要取决于使用的是 Workbench 还是 经典界面（APDL）。以下是两种主流方式的简明操作指南：一、ANSYS Workbench 中绘制内力图（推荐用于梁单元）
适用于 Beam188/189、Beam3 等梁单元模型：完成静力学分析（Static Structural）并求解成功。
在 Solution 模块中，右键 → 插入 → Beam Results。
在 Beam Results 下拉菜单中选择：Shear Force（剪力图）
Bending Moment（弯矩图）
Axial Force（轴力图）
可直接查看结果曲线，支持导出图像或数据。
✅ 优点：操作直观，适合初学者；结果自动按梁轴线分布显示。
⚠️ 注意：默认弯矩图方向可能与结构力学习惯相反（受拉侧），可通过设置比例因子为 -1 调整
二、ANSYS APDL（经典界面）中绘制内力图
适用于 BEAM3、BEAM188、BEAM189 等梁单元：求解完成后进入后处理：apdl
/POST
定义单元表（ETABLE）提取内力（以 BEAM3 为例）：弯矩（绕 Z 轴）：apdl
ETABLE, MI, SMISC, 6 ! I 端弯矩
ETABLE, MJ, SMISC, 12 ! J 端弯矩
剪力（Y 方向）：apdl
ETABLE, QI, SMISC, 2 ! I 端剪力
ETABLE, QJ, SMISC, 8 ! J 端剪力
轴力：apdl
ETABLE, NI, SMISC, 1 ! I 端轴力
ETABLE, NJ, SMISC, 7 ! J 端轴力
绘制内力图：弯矩图：apdl
PLLS, MI, MJ, -1 ! 比例因子 -1 使弯矩图显示在受拉侧
剪力图：apdl
PLLS, QI, QJ,
轴力图：apdl
PLLS, NI, NJ,
✅ 优点：灵活，支持批量处理和脚本自动化。
⚠️ 注意：单元类型不同，SMISC 编号可能变化，需查阅对应单元文档
PLLS 绘制的是折线图（单元两端连线），对均布荷载情况需加密网格以提高精度

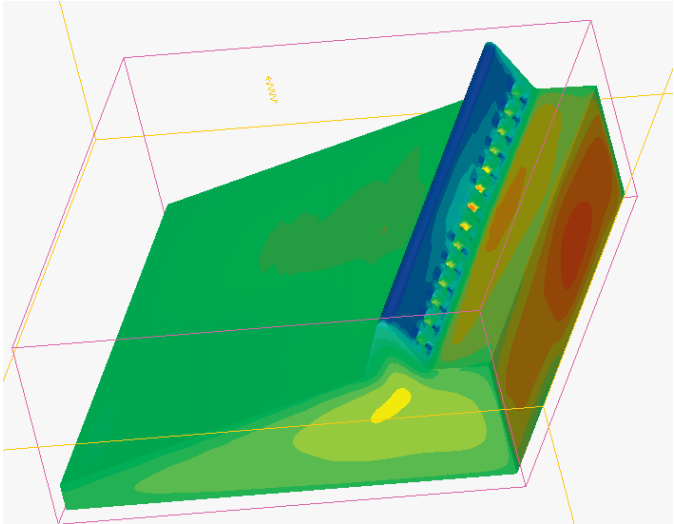

三、实体单元如何获取内力图？
实体单元（如 Solid185）本身不直接输出内力，需通过截面积分反推：在 Workbench 中：在求解设置中启用 Force Reaction 和 Moment Reaction 输出。
在需查看内力的位置创建 Construction Geometry → Surface。
插入 Moment Reaction 和 Force Reaction，选择该 Surface 作为积分面。
批量操作需编写 Python 脚本 沿梁长度遍历多个截面，导出数据后用 MATLAB/Excel 绘图
⚠️ 缺点：流程复杂，精度依赖网格密度和截面位置对齐，不推荐用于常规内力图绘制。
总结建议
场景 推荐方法
梁结构（简支梁、连续梁、框架等） Workbench 的 Beam Results 或 APDL 的 ETABLE + PLLS
需要教学/验证理论解 APDL（可对比手算，支持铰接等复杂边界）
实体模型（非梁） 仅在必要时用截面积分，不推荐用于内力图绘制
