ansys多区域划分网格

在 ANSYS Workbench 中，‌多区域网格划分‌（MultiZone）是一种用于生成高质量六面体主导网格的自动划分方法，特别适用于复杂但具有一定规则性的几何体。它能自动将几何体分解为多个可扫掠或自由划分的子区域，无需手动切分模型，从而提升前处理效率。

‌多区域网格划分的核心特点‌

‌自动几何分解‌：将复杂实体自动划分为多个可扫掠区域和自由区域。

‌六面体主导网格‌：在可能区域生成纯六面体网格，减少单元数量、提高求解精度与收敛性。

‌兼容非结构化填充‌：对无法扫掠的复杂区域（如曲面交界处），自动使用四面体或棱锥填充。

‌支持膨胀层‌：可结合边界层（Inflation）功能，适用于流体仿真需求。

‌操作步骤（以 ANSYS Workbench 为例）‌

‌进入 Mesh 模块‌

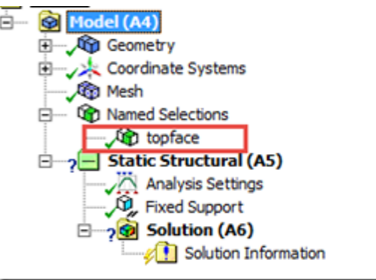

在 Project Schematic 中双击 Model（或右键 → Edit）打开 ANSYS Meshing。

‌插入多区域方法‌

右键 Mesh → Insert → Method。

在图形窗口选择目标几何体（Body）。

在 Details 视图中，将 Method 改为 ‌MultiZone‌。

‌设置映射网格类型（可选）‌


Mapped Mesh Type：可选 Hexa（六面体）、Prism（棱柱）或 Hexa/Prism。

Free Mesh Type：当无法映射时，可设为 Tetra（四面体）或 NotAllowed（强制仅映射）。

‌局部控制（如需）‌

对特定面使用 Face Meshing 设置映射网格（如圆面设为 Quadrilaterals）。

使用 Sizing 控制边尺寸，或添加 Inflation 设置边界层。

‌生成网格‌

右键 Mesh → Generate Mesh。


通过 Statistics 查看单元类型分布与质量。

‌适用场景‌

‌规整单体部件‌：如螺栓、齿轮、活塞等 ‌‌

‌管道、流道等含圆柱/圆环结构‌：配合面映射与膨胀层可获得高质量边界层网格 ‌‌

‌避免手动切分‌：相比扫掠（Sweep）方法，MultiZone 不需要在 DesignModeler 中切割几何 ‌‌

‌注意事项‌

‌复杂几何仍需简化‌：过于复杂的曲面或细小特征可能仍需手动分割或虚拟拓扑处理 ‌‌

‌网格质量依赖几何‌：若几何存在薄壁、小孔或锐边，可能影响六面体生成比例。

‌推荐配合虚拟拓扑‌：使用 Virtual Topology 合并面、简化边，提升 MultiZone 成功率 ‌‌

如需进一步学习，可参考以下资源：

ANSYS Workbench 多区域网格划分实例（Bilibili）

ANSYS Meshing 多区域方法详解（仿真秀）
