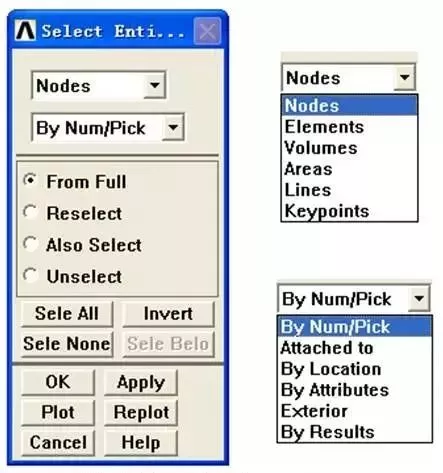

在 ANSYS 中输出梁结构的弯矩图和剪力图,主要通过 APDL 命令流(经典界面)或 Workbench 图形界面实现。以下是两种主流方法的简明操作指南:一、ANSYS 经典界面(APDL 命令流)
适用于使用 BEAM3、BEAM44、BEAM188 等梁单元的模型。
定义单元表(提取内力)
在后处理阶段(/POST1),使用 ETABLE 命令定义弯矩和剪力的节点值:apdl
ETABLE,MI,SMISC,6 ! I 端弯矩(Mz)
ETABLE,MJ,SMISC,12 ! J 端弯矩
ETABLE,QI,SMISC,2 ! I 端剪力(SFz)
ETABLE,QJ,SMISC,8 ! J 端剪力
绘制图形
使用 PLLS 命令绘制内力分布图:apdl
PLLS,MI,MJ,-0.8,0 ! 绘制弯矩图(负号调整方向)
PLLS,QI,QJ,1.0,0 ! 绘制剪力图
关键说明
SMISC 序号依据单元类型:BEAM188 的弯矩对应 SMISC=6(I端)、12(J端)
若图形方向与预期相反,可调整 PLLS 的缩放因子(如 -1)
二、ANSYS Workbench(图形界面)
适用于 Beam188/189 单元建模的梁结构。
创建路径(Path)
在 Solution 下插入 Path,选择梁的边线(Edge)作为路径。
插入内力结果
在 Solution 中插入:Beam Results → Shear Force(剪力)
Beam Results → Bending Moment(弯矩)
将上述结果的 Definition → Path 设为刚创建的路径。
求解并查看
求解后,双击结果即可显示沿路径的弯矩/剪力分布图
三、注意事项
单元类型匹配:确保使用的梁单元(如 BEAM3、BEAM188)与 SMISC 序号一致
方向一致性:若结果方向与教材相反,可通过 PLLS 的缩放因子(如 -1)翻转
标注数值:在经典界面中,输入 PLOTCTRLS NUMBERINGS VAL ON 可在图上直接显示数值
如需详细命令流示例,可参考:算例分享 | Ansys绘制剪力图、弯矩图、轴力图
