ansys实体划分网格步骤

ANSYS 网格划分主要在 Workbench 的 Mesh 模块中完成，核心流程包含‌基础设置、策略控制、生成与检查‌三个关键阶段。

基础设置与全局控制

‌进入模块与单位设置‌：启动 Workbench，双击"Mesh"单元格进入界面，首要任务是‌设置单位系统‌（如 Millimeter），避免量级错误 。‌‌‌

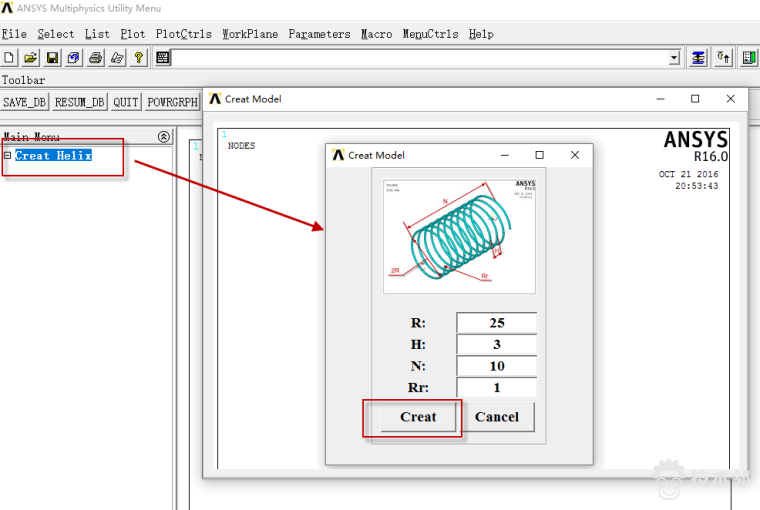

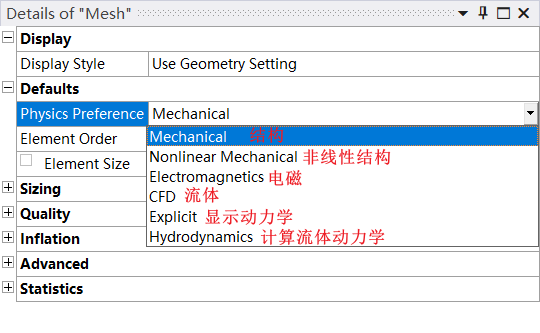

‌物理偏好配置‌：在 Mesh 属性窗口设置"Physics Preference"，选择 Mechanical（结构）或 CFD（流体），系统会自动优化默认参数 。‌‌‌

‌全局尺寸定义‌：右键"Mesh"插入"Sizing"，设置"Element Size"定义基础网格大小，并通过"Relevance Center"调整整体密度 。‌‌‌

局部策略与方法选择


‌划分方法选择‌：右键插入"Method"，根据几何特征选择‌自动、四面体、六面体或扫掠‌等方法，规则几何优先六面体以提升效率 。‌‌‌

‌局部细化控制‌：对应力集中或关键区域（如焊缝、边界），插入局部"Sizing"设置更小尺寸 。‌‌‌

‌边界层设置‌：流体仿真需添加"Inflation"控制，选择壁面边界设置层数与增长率，以捕捉边界层效应 。‌‌


生成与质量评估

‌生成网格‌：点击"Generate Mesh"生成网格，复杂模型建议先预览表面网格 。‌‌‌

‌质量诊断‌：查看"Mesh Metric"，关注‌正交质量（>0.1）‌、偏度（<0.9）及长宽比，不达标需优化局部控制 。‌‌‌

‌更新与保存‌：调整参数后更新网格，确认无误后保存项目文件 。‌‌‌
