ansys用面分割体积

在 ANSYS 中，使用面来分割体积（体）是常见的几何操作，主要通过 ‌布尔运算‌ 或 ‌切片/分割命令‌ 实现。根据当前公开资料和主流操作方式，具体方法如下：

核心方法

‌使用工作面（Work Plane）作为切割工具‌

ANSYS 中的工作面可作为“无限平面”用于分割线、面和体。通过布尔运算命令实现：

‌分割线‌：LSBW（Line Split by Workplane）

‌分割面‌：ASBW（Area Split by Workplane）

‌分割体‌：VSBW（Volume Split by Workplane）‌‌


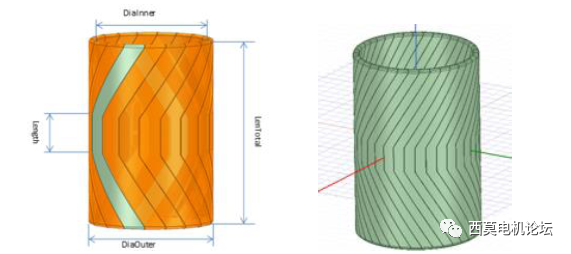

‌在 SpaceClaim 或 DesignModeler 中使用“Split Body”功能‌

若模型在 DesignModeler 或 SpaceClaim 中创建，可直接使用图形界面操作：

选择要分割的实体（Body）。

选择 ‌“Split Body”‌ 工具（位于菜单栏：‌Design > Edit > Split Body‌）。

选择作为切割工具的面（可以是平面、草图面或另一个曲面）。

点击“√”完成分割，原体将被分为两个或多个独立体‌‌


‌通过 APDL 命令流进行面分割体‌

若使用命令流（如 FLST + FITEM + VA），可先选中封闭面生成体，但若需用已有面切割已有体，通常结合 VSBW 或布尔减法（VSB）实现‌‌

注意事项

‌切割面必须与目标体相交‌，否则无法生效。

切割完成后，‌原始切割面可能被删除‌，若需保留，建议先复制或创建独立面‌‌


在流体仿真（如 Fluent）中，分割体常用于创建内部流场区域，可结合 SCDM 的“体积抽取”或“干涉剔除”功能辅助‌‌

推荐操作流程（GUI 方式）

进入 ‌DesignModeler‌ 或 ‌SpaceClaim‌。

创建或导入待分割的体。

创建一个 ‌平面‌（如 XYPlane 偏移）作为切割面。

使用 ‌Create → Slice‌（DesignModeler）或 ‌Split Body‌（SpaceClaim）。

选择目标体和切割面，生成分割结果‌‌

如需进一步操作示例，可参考 ANSYS 官方文档：ANSYS Help Documentation。
