ansys网格划分有几种方法

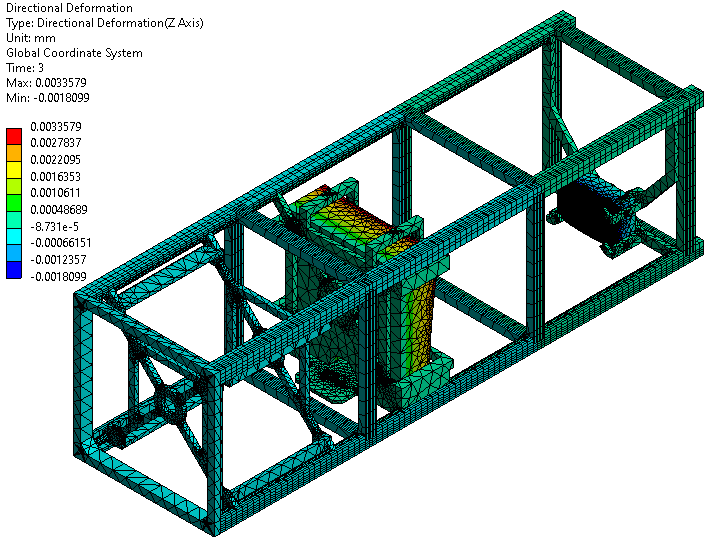

ANSYS 网格划分方式主要取决于几何维度与求解需求，在 ANSYS Workbench Meshing 中，‌3D 几何体常用方法包括自动、四面体、六面体主导、扫掠及多区域划分‌，2D 几何体则侧重四边形与三角形划分 。‌‌‌

3D 几何体主要划分方法

‌Automatic (自动划分)‌：默认方法，软件根据几何形状自动在四面体与扫掠法间切换，适用于快速原型分析 。

‌Tetrahedrons (四面体划分)‌：适用于复杂几何，分为‌Patch Conforming‌（保留特征，表面生成体网格）和‌Patch Independent‌（简化 CAD，体生成表面网格）两种算法 。


‌Hex Dominant (六面体主导)‌：优先生成六面体单元，无法填充处用四面体补齐，适合块状几何 。

‌Sweep (扫掠划分)‌：需指定源面与目标面，生成高质量结构化六面体网格，适用于规则拉伸或旋转体 。


‌MultiZone (多区域划分)‌：自动分解几何为多个可扫掠区域，生成结构化网格，适合复杂装配体 。

‌Cartesian (笛卡尔划分)‌：使用规则立方体单元，适用于规则几何体（部分版本为 Beta 功能）。‌‌‌

2D 几何体与算法细节

‌2D 方法‌：包括‌Quadrilateral Dominant‌（四边形主导）、‌Triangles‌（三角形）、‌Uniform Quad/Tri‌（一致四边形/三角形）及‌Uniform Quad‌（一致四边形）。

‌高级策略‌：ANSYS 还支持‌Mosaic 多面体网格‌及‌Inflation 边界层‌设置，用于提高边界分辨率与计算效率 。‌‌‌
