ansys实体切割网格划分

在 ANSYS 中对实体进行‌切割后划分网格‌，是提升网格质量、实现局部细化或适配六面体/扫掠等结构化网格方法的关键步骤。以下是基于权威公开资料整理的核心方法与操作流程：

‌一、实体切割的目的‌

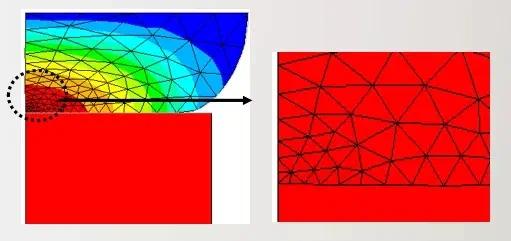

实现‌局部网格加密‌或边界条件精准施加。

将复杂几何体‌分解为规则子体‌，便于使用映射、扫掠等高质量网格划分方法。

提高‌计算精度与收敛性‌，尤其适用于应力集中、接触区域等关键部位。

‌二、主要切割方法‌

‌1. 几何平台切割（推荐用于 Workbench）‌

‌DesignModeler / SpaceClaim‌ 中提供多种切割工具：

‌Split Body‌：通过平面、基准面或面切割实体。

‌Slice Body‌：使用曲面进行非规则切割。

‌Boolean Operations‌：如 Subtract、Intersect，用于创建空腔或分离部件 ‌‌

示例：对液压阀块内部流道切割，便于后续扫掠网格划分 ‌‌

‌2. 经典 ANSYS（APDL）命令切割‌

使用 ‌VSBW‌ 命令按工作平面切割体：

apdl

WPCSYS,-1,0 ! 设置工作平面


VSBW,ALL ! 沿工作平面切割所有体

可结合 ‌WPROT‌（旋转）、‌WPOFF‌（偏移）实现任意方向切割 ‌‌

‌三、切割后的网格划分策略‌

划分方法 适用条件 单元类型 优势

‌扫掠（Sweep）‌ 切割后形成“源面→目标面”连续拓扑结构 六面体为主 网格质量高、计算效率高 ‌‌

‌映射（Mapped）‌ 切割为四/五/六面体规则子体 全六面体 结构化、精度高 ‌‌

‌混合网格（MultiZone）‌ 复杂几何中部分区域可扫掠 六面体+四面体混合 自动化程度高，平衡精度与效率 ‌‌

‌自由网格（Tetrahedral）‌ 切割后仍存在复杂曲面或孔洞 四面体 适用性强，但单元数量大 ‌‌


⚠️ 注意：若使用六面体单元，‌避免退化四面体单元‌（如 HEX8 退化），建议使用 ‌SOLID186‌ 或 ‌SOLID187‌ 等二次单元 ‌‌

‌四、操作流程建议‌

‌导入几何‌ → 在 ‌DesignModeler/SpaceClaim‌ 中进行精确切割 ‌‌

‌定义局部网格控制‌（如 Edge Sizing、Body Sizing）‌‌

‌在 Mesh 模块中选择划分方法‌：

对规则子体 → ‌Sweep‌ 或 ‌Mapped‌。

对复杂区域 → ‌Tetrahedrons‌ 或 ‌Hex Dominant‌。

‌生成网格并检查质量‌：关注雅可比、长宽比、扭曲度等指标 ‌‌

‌必要时合并节点‌：使用 NUMMRG, NODE 命令消除重合节点 ‌‌

‌五、实用资源‌

ANSYS Workbench 网格划分详细教程（B站） ‌‌

ANSYS 网格划分实战：从基础到高级技巧（CSDN, 2026） ‌‌

ANSYS Mechanical 焊缝网格划分技术（官方博客） ‌‌

如需具体操作演示（如球体六面体切割划分），可参考 知乎专栏演示 ‌‌
