ansys结果怎么不显示网格

在 ANSYS 中隐藏结果网格，需根据使用的模块（‌Workbench Mechanical‌或‌APDL‌）采取不同设置，主要通过调整显示样式或关闭网格选项实现。

Workbench Mechanical 操作方法

‌工具栏快捷切换‌：在图形窗口上方工具栏中，点击‌Show Mesh 图标‌（网格形状），取消高亮即可隐藏网格 。‌‌‌

‌结果详细设置‌：


选中结果分支（如 Total Deformation），在详细列表（Details）中找到 Display 组。

将 Show Mesh 设置为 No，或取消勾选 Show Undeformed Wireframe 。‌‌‌


将 Display Style 修改为 Exterior 或 Smooth Shaded，仅显示实体表面而不显示网格线 。‌‌‌

‌边显示控制‌：在界面“显示”区域找到边下拉按钮，选择‌无线框‌选项去除网格 。‌‌‌

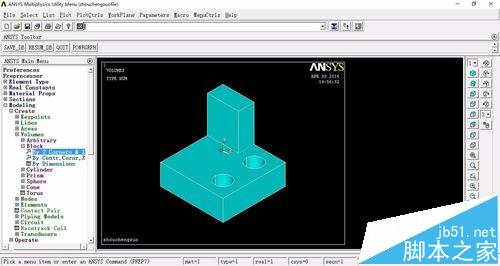

ANSYS APDL 操作方法

‌命令流设置‌：在后处理器（/POST1）中，输入命令 /EDGE, 1, 1, 0 关闭单元边显示，仅保留轮廓 。‌‌‌

‌菜单路径设置‌：

依次点击 Utility Menu > PlotCtrls > Style > Edge Options。

将 Element outline style 设置为 ‌None‌ 以不显示轮廓 。‌‌‌

‌图形显示调整‌：使用 /DEVICE 和 /GRAPHICS 命令调整显示模式，配合 /SHADE 设置面着色模式 。‌‌‌
