ansys隐藏网格在哪里

在 ANSYS 中隐藏网格，主要通过以下几种方式实现，具体取决于所使用的模块（如 Mechanical、ICEM、SpaceClaim 等）和操作阶段（前处理、结果查看等）。

‌1. 在 ANSYS Mechanical 中隐藏网格‌

这是最常用的操作场景，适用于查看结果或简化视图。

‌快捷键方式‌：

按 ‌H 键‌：一键隐藏所有网格线，仅保留实体轮廓。

按 ‌Ctrl + H‌：框选区域，仅显示选中部分的网格（局部显示）‌‌

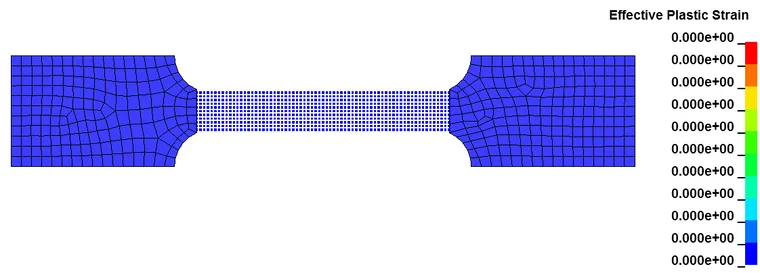

‌结果查看界面设置‌：

进入 ‌结果查看界面‌（Solution）。

在左侧 ‌“Details of ‘Deformation’”‌ 或类似面板中，找到 ‌“Edge Display”‌（边显示）选项。

将其从默认的 ‌“Wireframe”‌（线框）改为 ‌“None”‌ 或 ‌“Solid”‌，即可去除网格线‌‌

‌APDL 命令隐藏（适用于高级用户）‌：

apdl

/prep

cm,my_comp,volu ! 创建组件包含指定体积

cmsel,s,my_comp ! 选择该组件

eshape,0 ! 关闭单元形状显示（即隐藏网格）

replot ! 重绘模型

如需恢复显示，使用 eshape,1 ‌‌


‌2. 在 ANSYS ICEM 中隐藏网格‌

ICEM 主要用于网格生成，其网格显示控制略有不同：

‌通过视图选项隐藏‌：

点击顶部菜单 ‌View → Display → Mesh‌，取消勾选以隐藏网格。

或使用快捷键 ‌Ctrl + M‌ 切换网格显示/隐藏（部分版本支持）‌‌

‌调整显示设置‌：

进入 ‌Display → Options → Mesh‌，可调整网格颜色、线宽、是否显示等参数。

‌3. 在 ANSYS SpaceClaim 中隐藏草图栅格或几何‌

注意：SpaceClaim 中的“栅格”是设计参考线，不是仿真网格，但常被混淆。

‌隐藏草图栅格‌：

点击 ‌View → Grid‌，取消勾选即可隐藏栅格‌‌

或通过 ‌Design → Sketch Grid‌ 调整栅格设置‌‌

‌隐藏几何实体（非网格）‌：

选中要隐藏的面/体 → 右键 → ‌Hide‌，可用于简化内部结构查看‌‌

‌4. 批量或条件隐藏网格（进阶）‌

‌按材料隐藏网格（APDL）‌：

apdl


*get,max_mat,mat,,num,max

do,i,1,max_mat

cmsel,u,mat_%i% ! 反选当前材料的单元

eshape,0 ! 隐藏该材料的网格

enddo

replot

适用于复合材料多层结构分析‌‌

‌PyANSYS 脚本控制‌：

python

from ansys.mapdl.core import launch_mapdl

mapdl = launch_mapdl()

mapdl.prep7()

mapdl.cm('my_comp','VOLU')

mapdl.eshape(0) 隐藏网格

mapdl.replot()

‌重要提醒‌

‌求解前务必恢复网格显示‌：若在 eshape,0 隐藏状态下求解，可能导致结果云图无法正确显示单元信息。建议求解前执行 eshape,1 ‌‌

不同 ANSYS 版本界面略有差异，但核心命令（如 eshape,0）在 Mechanical APDL 和 Classic ANSYS 中通用。

如需进一步操作指导，可参考官方文档：ANSYS Help。
