ansys载荷不显示网格

在 ANSYS 中出现“载荷不显示网格”的问题，通常并非载荷本身不显示，而是‌网格未正确生成或未在后处理中显示‌，导致载荷（依赖网格）无法可视化。结合当前时间（2026年5月）和权威公开资料，主要原因及解决方法如下：

‌核心原因与解决步骤‌

‌网格未成功生成‌：若网格划分失败或未生成，载荷自然无法显示在网格上。

‌高阶单元中间节点未导出‌：使用高阶单元（如 SOLID186）时，若未启用 PowerGraphics，后处理软件（如 HyperView）可能无法正确渲染网格。

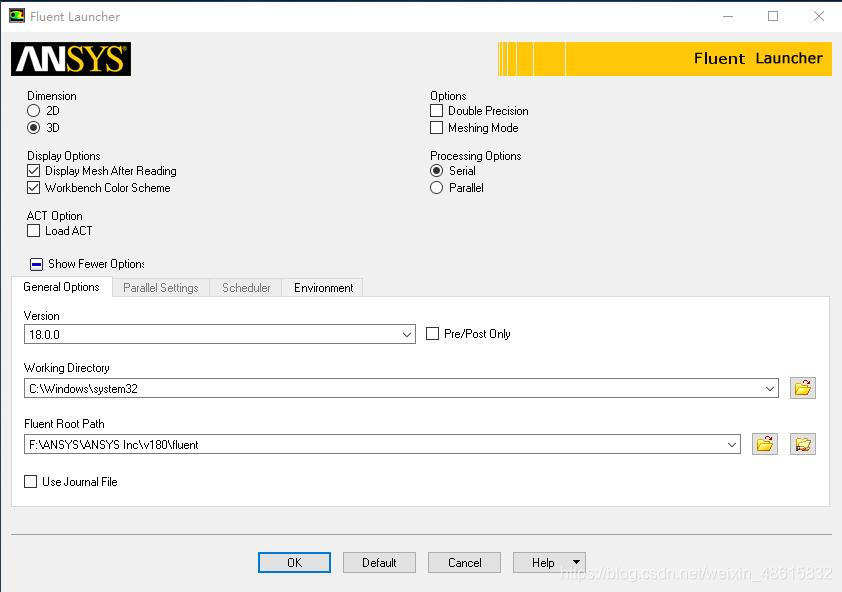

‌显示设置问题‌：在 ANSYS Mechanical 或 HyperView 中，网格显示选项未开启。

‌推荐解决方案‌

‌确认网格已成功生成‌

在 ANSYS Workbench 的 ‌Mesh‌ 模块中，查看是否出现绿色勾号（表示成功）。

若失败，参考以下排查：


检查几何模型是否有小特征、间隙或重叠（使用 ‌Geometry Repair‌ 工具）‌‌

调整全局网格尺寸为最大特征尺寸的 1/5～1/10 ‌‌

尝试切换网格方法（如用 ‌Tetrahedrons‌ 替代默认自动划分）‌‌

‌确保高阶单元中间节点被输出（适用于 HyperView 等后处理）‌

在 ANSYS 中执行以下 APDL 命令：

text


/GRAPHICS,POWER

/EFACET,

/REPLOT

重新导出 .rst 文件后再导入 HyperView ‌‌

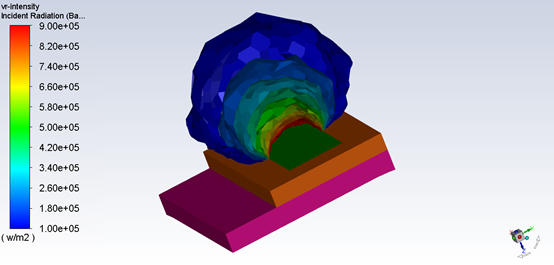

‌在 ANSYS Mechanical 中手动显示网格‌

在 ‌Outline‌ → ‌Solution‌ → ‌Mesh‌，右键选择 ‌Show Mesh‌。

或在 ‌View‌ → ‌Display Options‌ → 勾选 ‌Show Mesh‌ ‌‌


‌检查载荷是否正确施加‌

载荷需施加在‌已划分网格的几何体‌上，而非原始 CAD 边界。

在 ‌Engineering Data‌ 中确认材料已分配，在 ‌Model‌ 中确认单元类型已定义并分配 ‌‌

‌补充说明‌

若使用 ‌SpaceClaim‌ 进行建模，ANSYS 19.2 及更早版本默认不显示网格选项，需手动启用或使用 ‌Workbench Mesh‌ 模块 ‌‌

文件路径或系统资源不足也可能导致网格加载失败，建议保存路径为全英文，并关闭其他占用内存的程序 ‌‌

如问题仍存在，可尝试用简单模型（如立方体）测试网格与载荷是否正常显示，以隔离问题来源。
