ansys中云图显示网格怎么设置

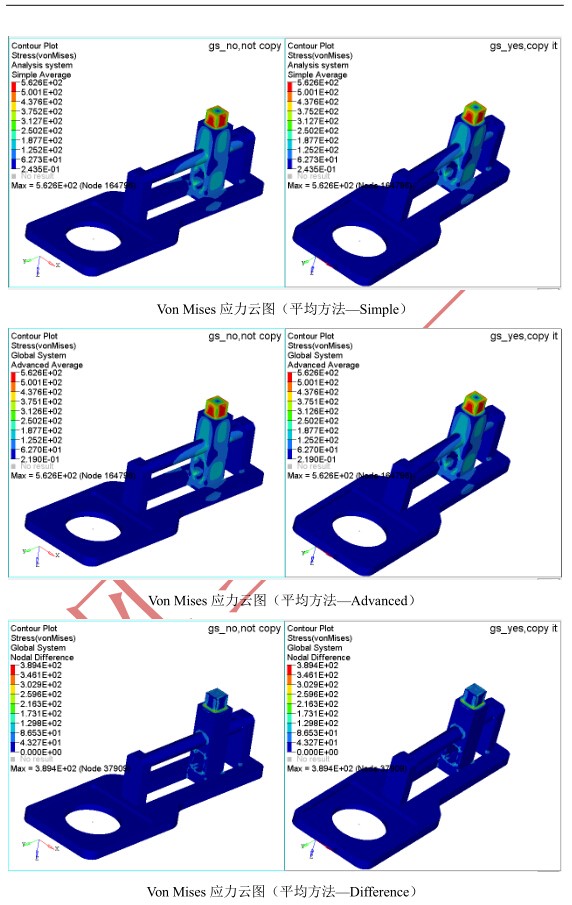

在 ANSYS 中设置云图显示网格，需根据所使用的模块（如 Workbench 或 APDL/FLUENT）采取不同操作。以下是主流场景下的设置方法：

‌1. ANSYS Workbench 中显示网格轮廓‌

在 Workbench 的 ‌Solution‌ 或 ‌Results‌ 界面中，云图默认不显示网格线。要显示网格轮廓，可按以下步骤操作：

在图形窗口顶部工具栏中，找到 ‌“Edge Display”‌ 或 ‌“Element Outline”‌ 选项。

将其设置为 ‌Solid‌ 或 ‌Dashed‌，即可显示单元边界的网格线。

若使用 ‌Mechanical APDL‌ 接口，可通过菜单路径：

text

Utility Menu > PlotCtrls > Style > Edge Options > Element outline style > Solid/Dashed

此操作仅显示网格‌轮廓线‌，不显示内部单元划分细节。如需查看内部网格结构，建议使用‌剖面工具‌‌‌


‌2. ANSYS FLUENT 中在云图中显示网格‌

在 FLUENT 后处理中，若要在云图（如温度、压力等）上叠加显示网格：

打开 ‌Contours‌ 面板。

勾选 ‌Draw Mesh‌ 选项。

点击 ‌Display‌ 按钮，云图将同时显示等值线和网格线‌‌

此功能适用于 ‌2D/3D 流场结果可视化‌，可帮助观察网格分布与物理场关系。

‌3. APDL（经典 ANSYS）中显示网格‌

在 APDL 环境下，可通过以下命令在云图前启用网格显示：

apdl


/ESHAPE,1 ! 显示单元形状

/EFACET,1 ! 显示面单元边线

/EDGE,1,1,45 ! 显示边线（可选参数控制样式）

然后执行云图命令（如 PLNSOL 或 PLESOL）即可同时显示云图与网格‌‌

补充说明

‌Workbench 默认不显示内部网格‌，仅显示表面轮廓；若需查看体网格，需使用 ‌Section Plane（剖面）‌ 工具‌‌

显示网格会增加图形渲染负担，复杂模型建议关闭以提升交互流畅度。

如需进一步操作指导，可参考官方文档或具体模块帮助系统。
