ansys结果显示实际

在 ANSYS 中，结果显示是指将仿真计算得到的位移、应力、应变、温度等物理量以直观或定量的方式呈现出来，便于分析和决策。根据当前（2026年5月）最新公开资料，ANSYS 常用的结果显示方式主要包括以下三类：

‌ANSYS 常用的结果显示方式‌

‌图像显示‌：通过云图、变形图、矢量图等形式可视化结果，适用于快速识别高应力区、变形趋势等。

‌列表显示‌：以数值表格形式列出特定节点、单元或路径上的结果，便于提取精确数据用于报告或验证。

‌动画显示‌：用于瞬态、模态或非线性分析，动态展示结果随时间或载荷步的变化过程。

这些方式在通用后处理器（POST1）和时间历程后处理器（POST26）中均有应用 ‌‌

‌常见结果查看方法详解‌

‌图像显示（云图）‌

使用 PLNSOL 命令绘制‌平滑节点解云图‌，适合观察整体分布趋势 ‌‌

使用 PLESOL 命令绘制‌单元积分点解云图‌，反映原始计算结果，可能在单元边界处有跳跃 ‌‌

在 Workbench 中，可直接在 Results 模块中选择物理量（如 Stress、Displacement）自动生成云图 ‌‌

‌列表显示‌

使用 SLIST、PRNSOL 等命令列出节点或单元结果 ‌‌


支持导出为 TXT 文件，便于后续处理或对比 ‌‌

‌截面结果查看（针对内部场）‌

‌工作平面切片法‌：移动/旋转工作平面，直接显示切片上的云图 ‌‌

‌定义截面法‌：创建几何截面并映射结果，可保存重复使用 ‌‌

‌定义路径法‌：沿任意路径提取结果曲线或垂直切片云图，适用于复杂截面 ‌‌


‌对称模型的结果扩展显示‌

若使用 1/4 或 1/8 对称模型，需在 Workbench 中设置对称边界，并启用“显示扩展”（Repeat Count > 1）以显示完整模型结果 ‌‌

操作路径：Tools → Options → Appearance → 勾选 Beta Options，再在 Model → Symmetry 中设置重复数量和类型 ‌‌

‌图例与显示优化‌

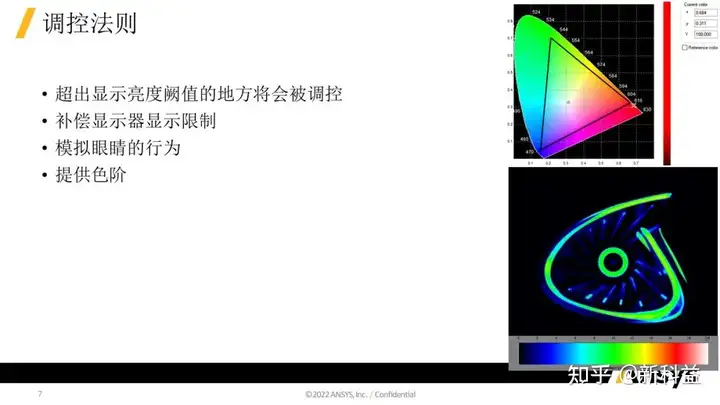

可调整颜色条范围、启用对数尺度、设置有效数字、切换颜色方案（如灰阶、彩虹）‌‌

支持高保真显示、半透明背景、极值标记等功能 ‌‌

‌实际应用建议‌

‌初步分析‌：优先使用云图快速定位危险区域。

‌定量验证‌：结合列表显示提取关键点数值。

‌动态过程‌：使用动画查看模态振型或接触状态变化 ‌‌

‌报告输出‌：通过“硬拷贝”或报告生成器导出高质量图片 ‌‌

如需进一步操作指导，可参考 ANSYS 官方文档或以下资源：
