ansys划分网格不显示

在 ANSYS 中划分网格后‌网格不显示‌，通常不是网格未生成，而是‌显示设置或模型状态问题‌。结合当前（2026年5月）最新公开资料，以下是常见原因及对应解决方法：

‌主要原因与解决步骤‌

‌1. 显示模式未正确设置‌

网格可能已生成，但被实体颜色或显示模式遮挡。

‌操作建议‌：

在 ‌Workbench 界面‌ → 点击顶部菜单 ‌View‌ → 勾选 ‌Thick Shells and Beams‌ 和 ‌Edge Coloring‌。

右键 ‌Mesh‌ → 选择 ‌Show Mesh‌（确保网格显示开启）。

在 ‌Graphics Options‌ 中取消勾选 ‌Body Coloring‌（避免实体颜色覆盖网格线）。

尝试切换显示模式：点击工具栏中的 ‌Wireframe‌（线框）或 ‌Hidden Line‌（隐藏线）模式。

‌2. 网格未成功生成或存在严重质量问题‌

若网格划分失败或生成了无效单元（如负雅可比），ANSYS 可能自动隐藏网格。

‌诊断方法‌：

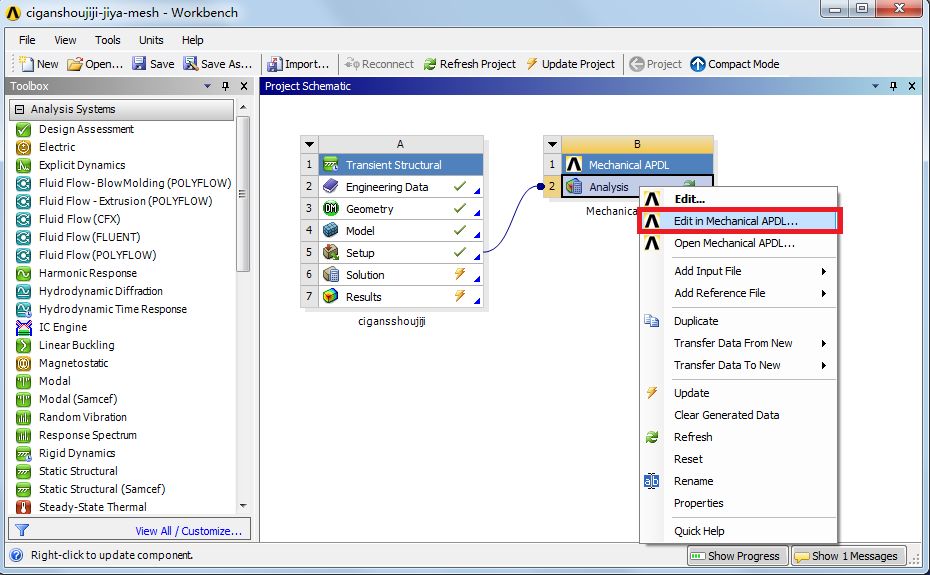

在 ‌Mechanical 模块‌ 中输入命令 /PREP7 EPLOT 查看是否提示 ‌Negative Jacobian‌ 或 ‌Poor Element Quality‌。

若发现质量问题，需清理无效网格：‌Mesh → Clear Generated Data‌ → 重新划分。

‌优化建议‌：

局部加密易缺失区域（如孔洞、圆角）。


尝试更换划分算法：‌Method → Patch Conforming‌ 或 ‌MultiZone‌。

‌3. 显卡/图形驱动兼容性问题‌

特别是在 Win11 系统或使用 NVIDIA 游戏显卡时，可能出现渲染异常。

‌临时解决‌：

进入 ‌Tools → Options → Graphics Options‌ → 勾选 ‌Software Graphics‌（强制 CPU 渲染）→ 重启 ANSYS。

‌长期优化‌：

更新显卡驱动至 ‌工作室版（Studio Driver）‌。

在 NVIDIA 控制面板中关闭 ‌Anti-aliasing（抗锯齿）‌。


‌4. 模型几何存在缺陷‌

重叠面、间隙、小特征等会导致网格生成失败或显示不全。

‌修复步骤‌：

返回 ‌Geometry‌ → 打开 ‌SpaceClaim (SCDM)‌。

使用 ‌Repair → Stitch‌ 缝合微小缝隙。

删除冗余小面（Small Faces）。

使用 ‌Simplify‌ 工具简化复杂曲面。

‌5. 视图操作问题（部分区域“消失”）‌

旋转模型时某些部分看似消失，可能是背面消隐导致。

‌快速恢复‌：按快捷键 ‌Ctrl + 鼠标中键‌ 旋转，或输入命令 ‌/GRAPHICS, FULL‌ 禁用背面消隐。

‌补充提示‌

若仅‌装配体中部分部件不显示网格‌，可能是未正确显示所有体。尝试 ‌右键模型 → Show All Bodies‌。

划分前务必‌保存模型‌，避免失败后前功尽弃 ‌‌

单位设置错误（如应为 mm 却默认为 m）也可能间接导致网格异常，检查 ‌Units 是否匹配模型尺度‌ ‌‌

如上面步骤仍无效，可参考官方文档或联系 ANSYS 技术支持。
