ansys结果对称显示

在 ANSYS Workbench 中，若希望‌对称模型的计算结果以完整对称形式显示‌（例如仅建模 1/4 或 1/2 模型，但结果展示完整结构），可通过以下方法实现：

‌核心操作步骤‌

‌适用于镜像对称（如平面对称、轴对称）‌

‌适用于循环对称（如圆周对称结构）‌

‌1. 启用 Beta 选项（部分版本需开启）‌

该设置用于显示高级对称显示功能，尤其在较新版本中可能已默认启用。

在 ‌Workbench 主界面‌，点击顶部菜单栏：

‌Tools → Options → Appearance‌

勾选 ‌“Beta Options”‌（部分版本如 2024 R2 及之后可能无需此步）‌‌


‌2. 设置对称区域并配置结果扩展‌

此步骤在 ‌Mechanical‌ 界面中完成。

‌插入对称区域‌：

在模型树中右键 ‌Geometry → Insert → Symmetry‌

或在 ‌Model → Symmetry → Symmetry Region‌，选择对称面（如 XZ、YZ 平面）

‌配置对称显示参数‌：

在 ‌Details of “Symmetry”‌ 面板中设置：

‌Num Repeat‌：重复份数（如 1/2 模型设为 2 可显示完整；1/4 模型设为 4）

‌Method‌：选择 ‌Half‌（仅计算基础部分）或 ‌Full‌（计算扩展后完整模型）


‌Type‌：根据对称类型选择 ‌Cartesian‌（直角）或 ‌Cylindrical‌（圆柱）

‌ΔX/ΔY/ΔZ‌：可微调偏移量（仅影响显示，不影响结果）‌‌

‌循环对称（如齿轮、圆筒）‌：

在 ‌Symmetry → Insert → Cyclic Region‌

选择边界并关联 ‌Cylindrical Coordinate System‌

在 ‌Solution → Cyclic Solution Display‌ 中设置 ‌Number of Sectors‌（如设为 4 显示完整圆周）‌‌

‌3. 查看完整结果‌

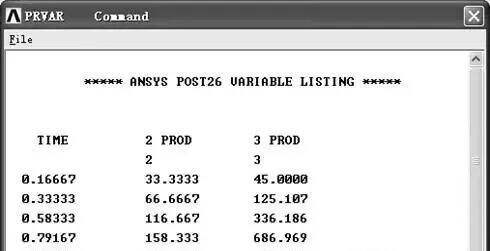

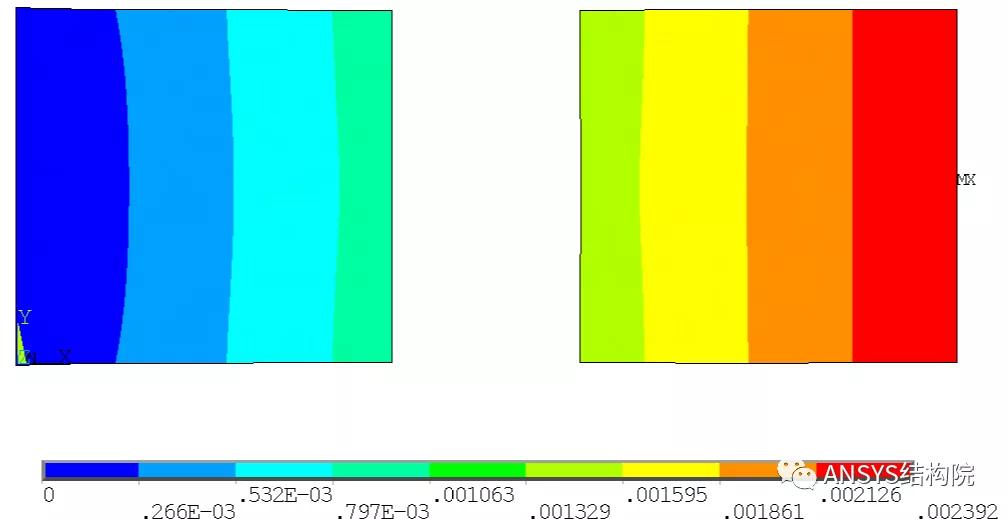

求解完成后，结果（如应力、变形）会‌自动按对称扩展显示‌

若未显示完整，可尝试：


右键结果项（如 ‌Equivalent Stress‌）→ ‌Solve‌

或在 ‌View → Visual Expansion‌（高版本可能隐藏此选项，改用上述参数控制）‌‌

‌注意事项‌

‌对称面网格必须匹配‌，否则可能出现应力不连续或收敛问题 ‌‌

‌反对称载荷‌需单独设置 ‌Anti-Symmetric‌ 类型 ‌‌

‌高版本 ANSYS（如 2024 R2、2025 R1）‌ 已优化对称显示逻辑，部分旧版操作（如 /expand 命令）不再必要 ‌‌

‌推荐参考资源‌

ANSYS Workbench对称建模完整指南（CSDN, 2026）

ANSYS Workbench对称结果扩展显示（仿真秀, 2025）

通过上述设置，即可高效利用对称性减少计算量，同时在后处理中直观查看完整模型结果。
