当 ANSYS 单元表(Element Table)结果显示异常时,通常与模型设置、网格质量、边界条件或后处理定义等因素有关。结合当前时间(2026年5月)和最新公开资料,以下是常见原因及对应解决建议:一、常见原因分析
边界条件或约束设置不当
若模型未充分约束,可能出现刚体位移,导致单元表中应力、应变等结果异常偏大或为负值
网格质量差
单元畸变(如雅克比失真、高翘曲因子、小角度)会显著影响计算精度,尤其在应力集中区域
单元类型选择错误
使用不适合当前分析类型的单元(如用平面单元模拟三维问题)会导致结果失真
材料参数输入错误
弹性模量、泊松比、密度等参数错误会直接导致结果偏离实际
接触或连接定义错误
接触对未正确定义、存在初始穿透或重叠,可能引起局部应力异常

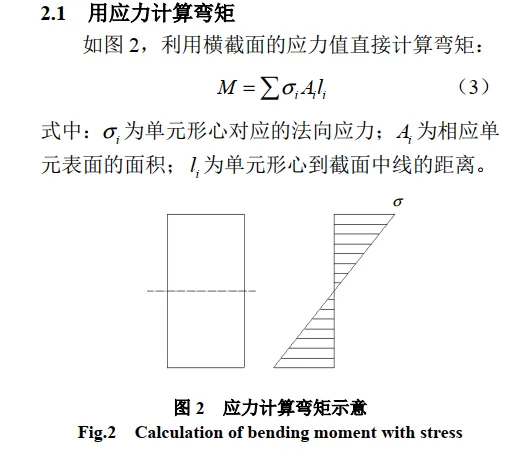

后处理定义错误
单元表中提取的结果项(如 S, EPEL, UT)与所选单元类型或分析类型不匹配,也可能显示不合理数值
二、推荐排查步骤
检查模型约束
运行模态分析,确认无零频或接近零的刚体模态。
查看求解器输出是否有“rigid body motion”警告
验证网格质量
在 ANSYS Mechanical 中进入 Mesh → Details,查看:Element Quality(应 > 0.3,理想 > 0.7)
Jacobian Ratio(应 < 10,理想 < 4)
Warping Factor(壳单元应 < 0.1)
核对材料与单元类型
确认材料属性符合物理实际。
确保单元类型(如 Beam188、Solid186)适用于当前分析类型(静力、模态、热等)
检查接触与连接
查看接触状态是否为“Initial Contact”。
避免在同一区域同时定义绑定接触和远端载荷,防止过约束
验证后处理设置
在 Details of Element Table 中确认:Label 是否正确(如 S1 表示 X 方向应力)
Item 和 Comp 是否匹配单元输出变量
对比不同求解器或方法
若使用 Workbench 与 APDL 混合建模,注意信息导入可能丢失(如接触设置、Named Selections)
三、快速诊断工具
使用 Solution Information → Solver Output 查看求解过程中的警告与错误
在 Results → Contour Plot 中查看整体分布,若局部出现“尖峰”或“跳变”,可能为网格或接触问题。
对于拓扑优化结果,若出现“棋盘格效应”(checkerboard pattern),需启用密度过滤或改变网格尺寸
若问题仍无法解决,建议提供具体错误信息(如求解器输出片段)或截图,以便进一步定位。
