当前位置：服务支持 >  技术文档 >  ansys云图不显示网格

ansys云图不显示网格

阅读数 22
点赞 0
article_banner
ANSYS 云图不显示网格通常是因为‌网格显示选项未开启‌或‌图形设置问题‌，需根据不同模块调整显示设置。

常见解决方案

‌ANSYS Mechanical 模块‌

在顶部菜单栏点击‌View → Show → Mesh‌开启网格显示。‌‌‌

或在图形窗口右键，勾选显示网格选项。

检查"显示——显示网格"开关是否处于开启状态。‌‌‌

‌ANSYS APDL 模块‌

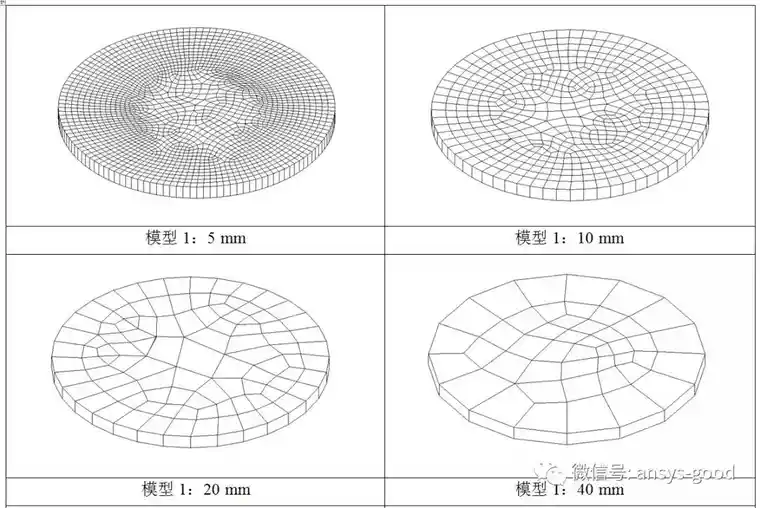

ansys云图不显示网格

使用命令流开启网格显示：

/ESHAPE,1 开启单元形状显示。‌‌‌

/EFACET,1 设置单元面划分。‌‌‌

/EDGE,1,1,45 可选，控制边缘显示。‌‌‌

执行后再显示云图即可看到网格。‌‌‌

‌ANSYS Fluent 模块‌

进入 Display → Mesh 菜单。

ansys云图不显示网格

勾选需要显示的网格区域。

点击 Display 刷新视图。‌‌‌

排查要点

确认网格已正确生成，未生成网格则无法显示。

检查图形驱动设置，尝试更新显卡驱动。

若导入外部结果文件（如.rst），需确保导出时包含完整单元信息。‌‌‌

部分版本需在 PostProcessing 环境中调整 Plot Control 设置。‌‌‌
