ansys怎么调整显示结果范围

在 ANSYS 中调整结果显示范围（如应力云图、变形云图），主要取决于使用的界面是 ‌ANSYS Workbench Mechanical‌ 还是 ‌经典 ANSYS (APDL)‌。核心操作是通过修改后处理中的‌最小/最大值范围‌或‌颜色条属性‌来实现。

Workbench Mechanical 调整方法

这是目前最常用的操作环境，有两种主要方式修改云图范围：


‌通过 Details 面板设置‌：在 Solution 分支下选中目标结果（如 Equivalent Stress），在下方 Details 窗口找到 Display 栏，将 Range 选项从 Auto 改为 Manual 或 User Defined，随后输入自定义的 Minimum 和 Maximum 值并应用 。

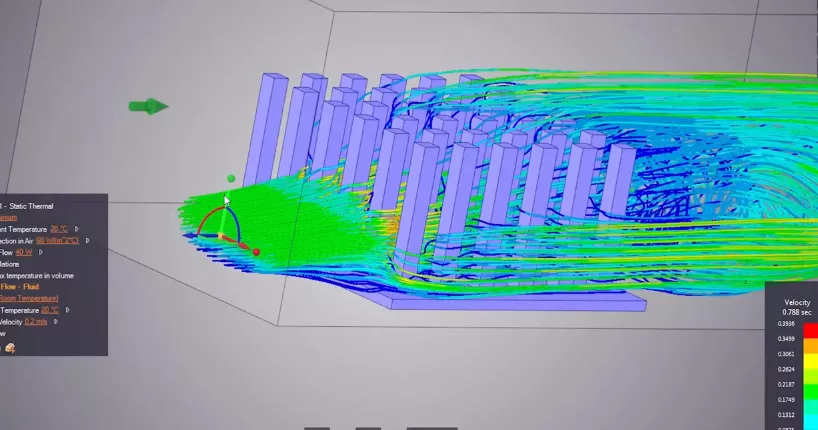

‌直接编辑颜色条‌：在图形窗口的颜色条（Legend）上，‌双击或右键点击‌数值标签，直接输入新的范围数值，回车即可更新显示 。部分新版本（如 2024 R2）支持直接双击标尺任意数字进行修改 。‌‌‌

经典 ANSYS (APDL) 调整方法


若使用经典界面，可通过菜单或命令流控制：

‌菜单操作‌：依次点击 PlotCtrls > Style > Contours > Uniform Contours，在弹出的对话框中设置 VMIN（最小值）和 VMAX（最大值）。

‌命令流‌：使用 /CONTOUR 命令或相关后处理命令定义等值线范围，参数包含视图编号及最小、最大值 。‌‌‌


注意事项

‌恢复默认‌：若想恢复软件自动计算的范围，可将手动设置的值改回 Auto 或将特定阈值设为

‌版本差异‌：较新版本对云图编辑支持更友好，低版本可能在特定模块（如 LS-DYNA）中受限，建议检查软件版本 。

‌显示效果‌：调整范围后，超出设定值的区域通常显示为灰色或透明，有助于突出特定应力水平的危险区域 。‌‌‌
